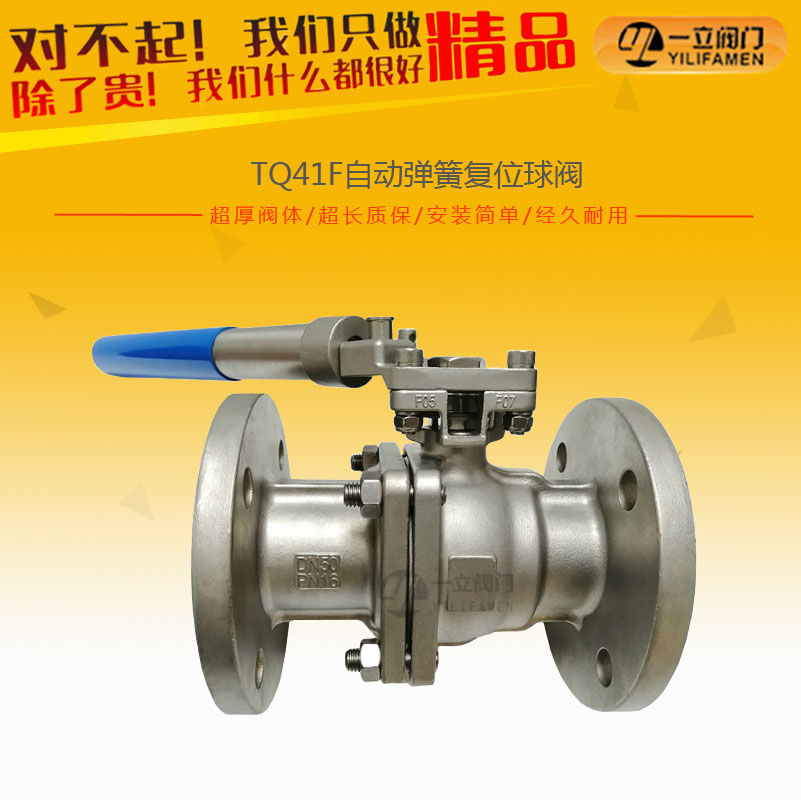

TQ41F自动弹簧复位球阀

产品概述：弹簧复位球阀又叫自动复位球阀，手动开关带复位功能，浮动式防火防静电球阀，密封RPTFE，球体316不锈钢，压力PN16~25，CLASS150LB~300LB，通经DN15-DN100，主要用在海上操作平台

咨询热线：0577-67313796

产品详情

产品概述：

弹簧复位球阀又叫自动复位球阀，手动开关带复位功能，浮动式防火防静电球阀，密封RPTFE，球体316不锈钢，压力PN16~25，CLASS150LB~300LB，通经DN15-DN100，主要用在海上操作平台使用，原理是在手柄处加装弹簧，以杠杆式单边弹簧为实际原理，开启手柄时弹簧压紧，放开手柄时弹簧推动手柄关闭，其作用是依靠弹簧自动复位的原理。正轩供应弹簧复位球阀弹簧自动复位球阀手柄弹簧复位球阀

工作原理：
该阀的主要功能是手动打开，人离开后会自动关闭，即松开球阀的手柄，在弹簧的作用下自动反弹复位。也称手动常闭球阀，阀体材质为不锈钢，密封材料聚四氟乙稀。防止人为忘记关闭球阀而造成液体外流或溢出。

产品特点：

1、结构简单、重量轻、流动阻力小。
2、采用工业塑料密封或硬密封材质，密封性能好。
3、操作简单、启闭迅速、使用寿命长。
4、球阀结构全启或全闭时，阀座密封与介质隔离，不易被介质腐蚀或摩擦损伤。
5、弹簧复位式结构，设计合理、实用性强。

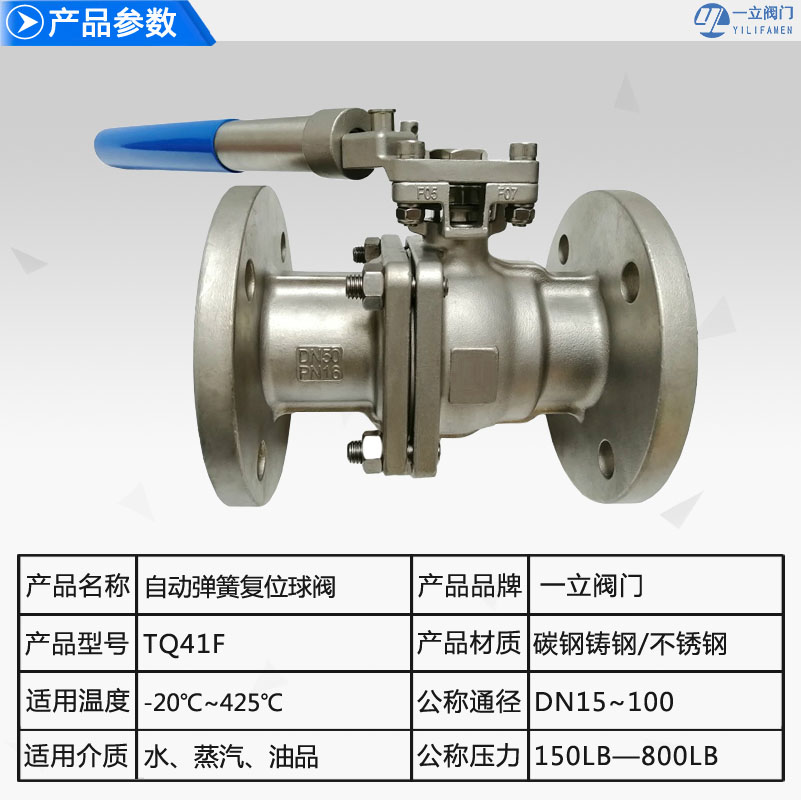

性能参数：

公称通径：DN15—DN100（mm）
连接方式：螺纹，法兰
压力范围：150LB—800LB，1.6MPa-6.4MPa
温度范围：-20℃—+425℃
阀体材质：铸钢WCB，不锈钢304，不锈钢316

材料列表：

NO	部件名称	材料
1	阀体	CF8	CF8M
2	阀盖	CF8	CF8M
3	球	SS304	SS316
4	阀座	PTFE
5	阀杆	SS304	SS316
6	手把	SS304
7	填料	PTFE
8	密封垫	PTFE
9	螺母	SS304
10	把套	PLASTLC
11	垫圈	SS304

主要连接尺寸：

公称通径 DN	尺寸（mm）
公称通径 DN	d	L	D	D1	t	f	H	w
15	15	115	95	65	14	2	72	160
20	20	120	105	75	16	2	77	160
25	25	125	115	85	16	2	83	200
32	32	130	140	100	16	2	95	200
40	38	140	150	110	16	3	100	250
50	50	150	165	125	17	3	109	250
65	63.5	170	185	145	17	3	124	300
80	76	180	200	160	17	3	135	300
100	100	190	220	180	17	3	165	350
