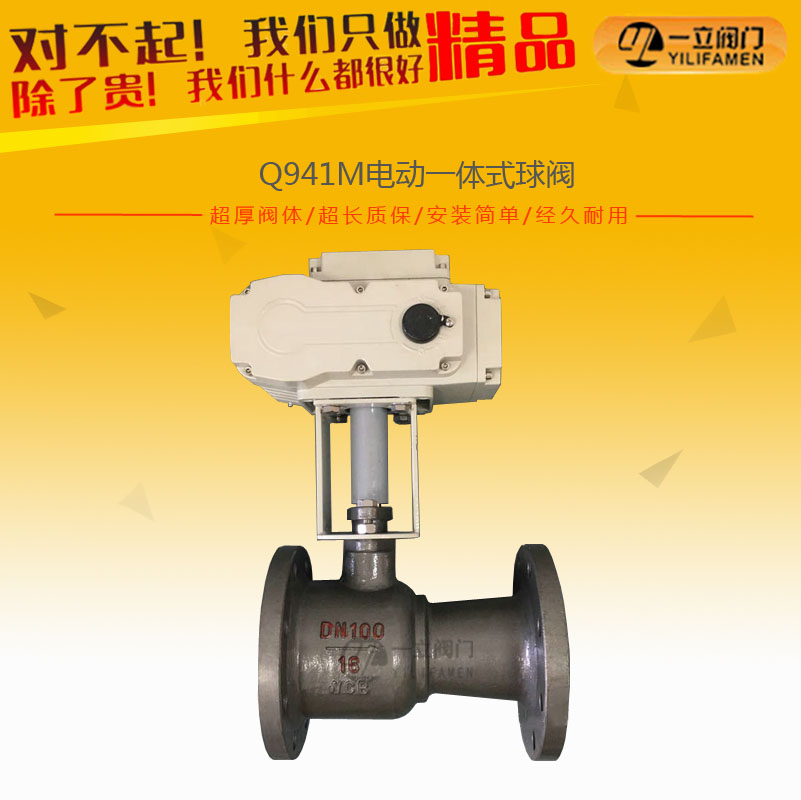

Q941M电动一体式球阀

产品简述：该高温球阀结构为一体式，结构合实际工况情况设计而成，连接尺寸符合国家标准。一体式高温球阀特别是本公司密封圈具有高强度、高耐磨、回弹性强等优点，故密封可靠

咨询热线：0577-67313796

产品详情

产品简述：

该高温球阀结构为一体式，结构合实际工况情况设计而成，连接尺寸符合国家标准。一体式高温球阀特别是本公司密封圈具有高强度、高耐磨、回弹性强等优点，故密封可靠、使用寿命长，大量用于石油、化工、蒸汽管道介质流动的启闭器。

本高温球阀在使用中要求将阀门全开或全关，不允许将阀门部分开启作调节流量，否则在介质流速高时易使密封面损环。

产品特点：

一体式高温球阀（代替闸阀、截止阀、快速排污阀）是蒸汽阀门升级换代的产品，密封座采用耐高温、耐磨、耐腐蚀、回弹性强、润滑性好的高强度碳结石墨，使用寿命比一般球阀提高3-5倍，使用温度达300℃以上，适用介质：水蒸汽、油品、导热油、酸类等。是目前工程中的推广产品。

产品用途：

电动一体式高温球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、承新阀门执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

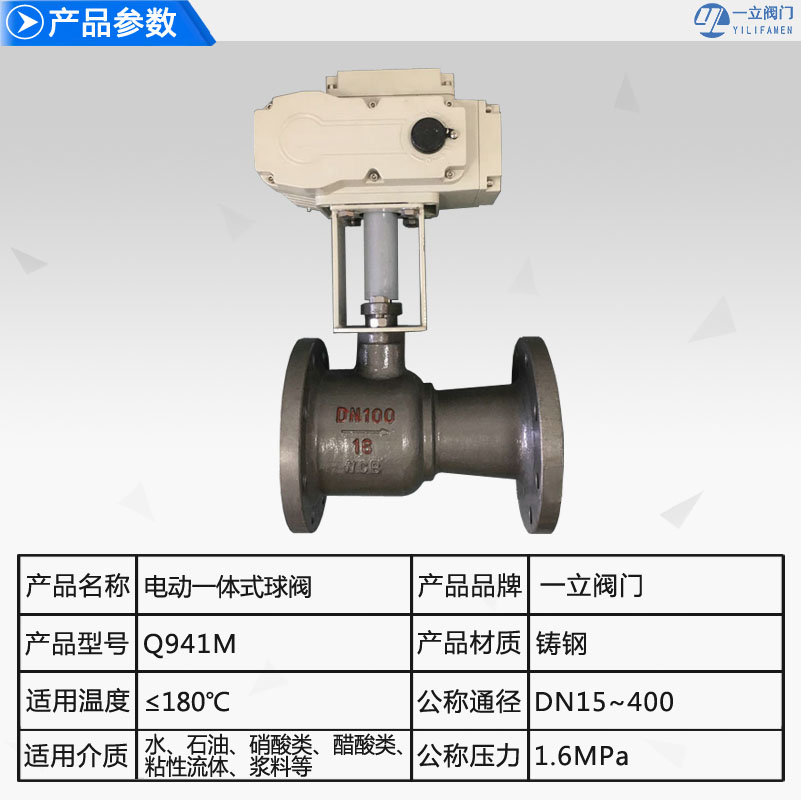

技术参数：

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)

外形尺寸：

公称通径DN（mm）	尺寸（mm）
公称通径DN（mm）	L	D	D1	D2	b	f	n-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25
