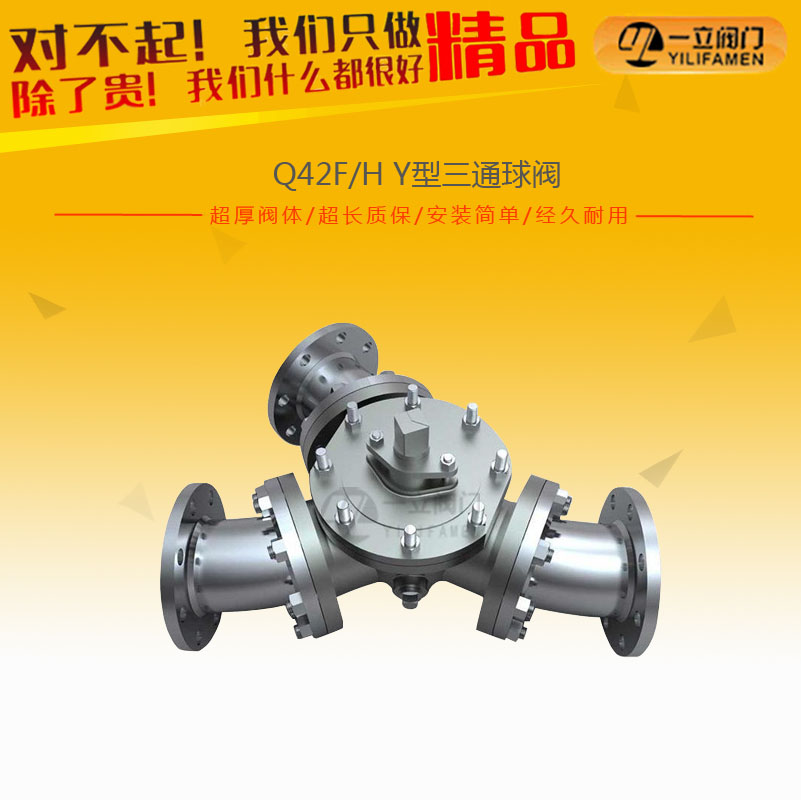

Q42F/H Y型三通球阀

一、产品简介：

Q42F/H Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。Y形三通球阀的阀座密封根据工况不同，密封面可采用聚四氟乙烯（≤200℃）、对位聚苯（≤300℃）、或硬质合金（≤600℃）、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料，其整体采用不锈钢304、304L、316、316L等材料制造而成，该产品流道形式为Y型，阀座为三面阀座，主要用于酸碱腐蚀性介质Y型管路流向的切换。

二、技术参数：

连接形式：法兰式、焊接；

执行器型号：GT、SR、ST、AT、AW系列单双作用气动执行器；

供气压力：0.4～0.7MPa；

气源接口：G1/4"、G1/8"、G3/8"、G1/2"；

环境温度：-20～ 90℃；

单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)；

双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)；

设计和制造【GB／T12237-1989、 APl608】

检验和试验：GB／T13927-1992、APl 598】

法兰连接【JB／T79]一2-1994、ASME／ANSI B165】

阀门螺纹类型【G·NPT·BSPT DIN259/2999】

阀门检验【ISO/DIN 5208—1987】

驱动装置连接【ISO 5211】

三、零部件材料表：

序号	零件名称	材质名称(常规配置)
序号	零件名称	Q42F/H-C	Q42F/H-P	Q42F/H-R	Q42F/H-RL
1	阀体、阀盖	WCB	304(CF8)	316(CF3)	316L(CF3M)
2	填料	PTFE、PPL、柔性石墨
3	球体	WCB HCr	304(CF8)	316(CF3)	316L(CF3M)
4	密封圈	PTFE、PPL
5	垫片	PTFE、PPL
6	阀杆	2Cr13	304	316	316L
7	双头螺栓	35CrMoA	304	316	316L

四、结构特点：

Q42F Y型三通球阀是一种三个连接口互成120°的新型三通球阀，此阀门可以解决互成120°时阀门的连接问题，同时也可以根据客户的要求，定做成两通孔之间互成135°，这样从而可以使用我们的介质达到流向切换的目的。球阀与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金（硬度大于HRC60）、超音速涂钨钴合金（硬度大于HRC70）及特种硬化材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过500℃。

五、流向结合：

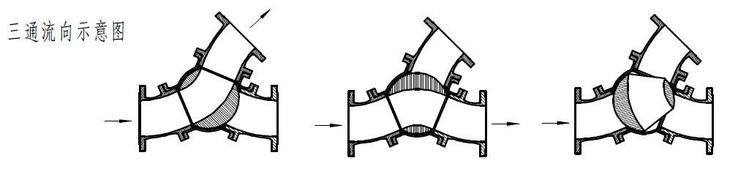

Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换两种工况。Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换两种工况。

六、结构简图：

七、主要参数：

产品型号	Q42F-10-40C	Q42F-10-40P	Q42F-10-40R
产品型号	Q42Y-150-300C	Q42Y-150-300P	Q42Y-150-300R
阀体	WCB	CF8	CF8M
球体	WVB ENP	CF8	CF8M
阀杆/固定圈	2Cr13	304	316
阀座	PTFE	PTFE	PTFE
填料	PTFE O形圈		PTFE O形圈
适用介质	水、油、蒸汽等	酸等腐蚀性介质
适用温度	-29-150℃	-29-150℃
蜗轮Y型三通球阀	Q后插入“3”表示，示例：Q342F-16C
气动Y型三通球阀	Q后插入“6”表示，示例：Q642F-10C
电动Y型三通球阀	Q后插入“9”表示，示例：Q942F-16P

八、外形尺寸：PN10-40

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	75	75	90	100	110	120	130	140	160	190	220	275
H	90	90	102	115	135	140	155	185	210	275	305	335
