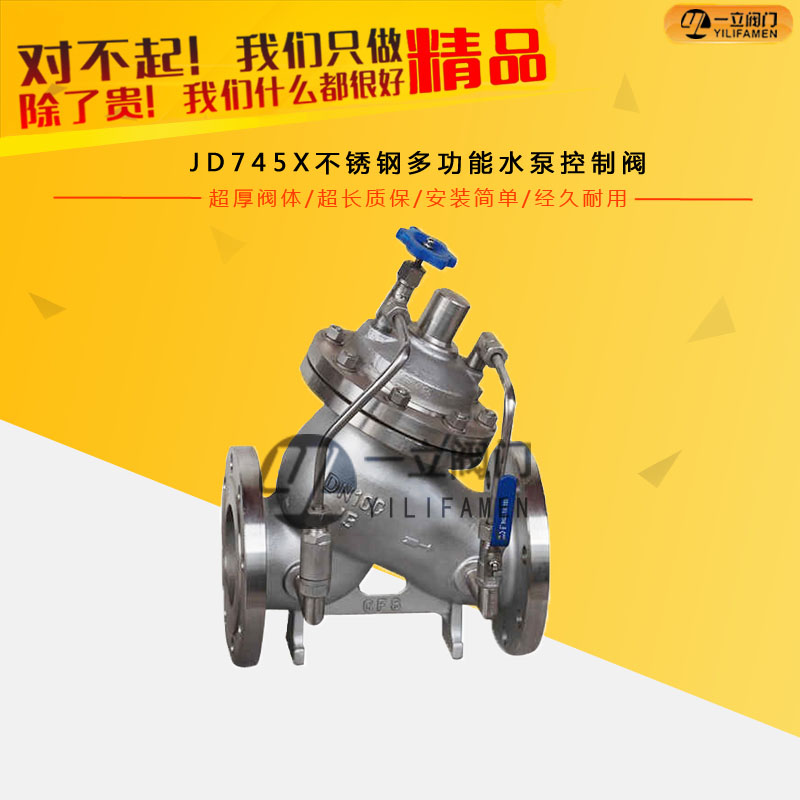

JD745X不锈钢多功能水泵控制阀

  • JD745X多功能水泵控制阀用途: 安装在高层建筑给水系统以及其它给水系统的水泵出口管道上.防止介质倒流,防止水锤及水击现象的产生。阀兼具电动阀,逆止阀和水锤消除器三种功能
  • 咨询热线:0577-67313796
  • 产品详情



JD745X多功能水泵控制阀用途:

        安装在高层建筑给水系统以及其它给水系统的水泵出口管道上.防止介质倒流,防止水锤及水击现象的产生。阀兼具电动阀,逆止阀和水锤消除器三种功能.可有效地提高供水系统的安全可靠性。

JD745X多功能水泵控制阀特点:

1、防止水锤效果好,将缓开、止回速闭、缓闭等消除水锤的技术一体化,防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。

2、操作方便,无需为阀门另配电控系统,阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。

3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

水泵控制阀型号:JD745X

水泵控制阀 公称通径:50MM-1200MM

水泵控制阀使用压力:1.6MPA -6.4MPA

水泵控制阀 连接方式:法兰连接

水泵控制阀形式:弹簧式  自动

水泵控制阀主要功能:防止倒流  水锤

水泵控制阀  介质:水工业管道

水泵控制阀材质:铸铁  球墨铸铁  铸钢

水泵控制阀 标准:机械部标准或定做非标


JD745X多功能水泵控制阀主要技术参数

公称压力:1.0MPa、1.6MPa、2.5MPa

最低动作压力:≥O.04MPa

缓闭时间:3~60s(可调)

适用介质:水  介质温度:O~80"C

主要结构尺寸:

DN

L

H

D

D1

n-d

1.0MPa

1.6MPo

2.5MPa

1.0MPa

1.6MPa

2 5MPa

1.0MPa

1.6MPa

2.5MPa

50

205

293

165

165

165

125

125

125

4-18

4-18

4-18

65

216

328

185

185

185

145

145

145

4-18

4-18

8-18

80

250

364

200

200

200

160

160

160

8-18

8-18

8-18

100

320

418

220

220

235

180

180

190

8-18

8-18

8-22

125

365

481

250

250

270

210

210

220

8-18

8-18

8-22

150

415

543

285

285

300

240

240

250

8-22

8-22

8-26

200

500

673

340

340

360

295

295

310

8-22

12-22

8-26

250

605

792

395

405

425

350

355

370

12-22

12-26

12-26

300

698

927

445

460

485

400

410

430

12-22

12-26

12-30

350

787

957

505

520

555

460

470

490

16-22

16-26

16-30

400

914

1188

565

580

620

515

525

550

16-26

16-30

16-33

450

978

1218

615

640

670

565

585

600

20-26

20-30

16-36

500

978

1256

670

715

730

620

650

660

20-26

20-33

20-36

600

1200

1600

780

840



725

770



20-30

20-36

20-36

700

1450

1750

895

910



840

840



24-30

24-36



800

1560

1900

1015

1025



950

950



24-33

24-39



900

1800

2100

1115





1050





28-33





1000

2000

2400

1230





1160





28-36
