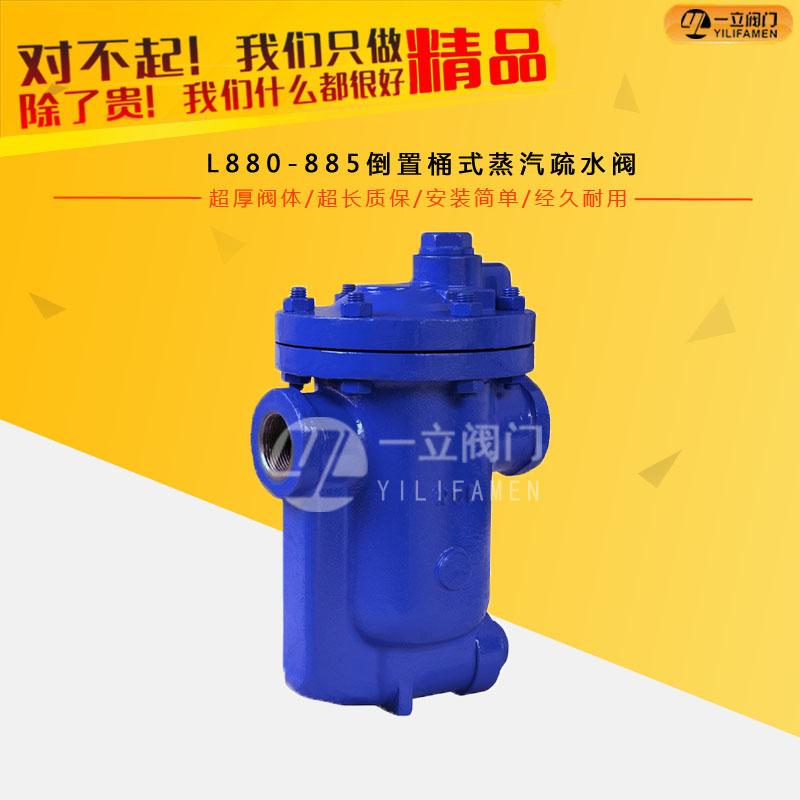

L880-885倒置桶式蒸汽疏水阀

工作原理：倒置桶型疏水阀内部结构是杠杆系统连接倒置桶，开启与关闭是根据凝结水和蒸汽的密度差来工作的；管路启动时，疏水阀阀座处于开启状态，迅速将滞留管道的空气和低温

咨询热线：0577-67313796

产品详情

工作原理：

倒置桶型疏水阀内部结构是杠杆系统连接倒置桶，开启与关闭是根据凝结水和蒸汽的密度差来工作的；管路启动时，疏水阀阀座处于开启状态，迅速将滞留管道的空气和低温冷凝水排出，当蒸汽进入倒置桶内，倒置桶产生向上浮力，桶上的连接杠杆带动阀瓣关闭阀门。当—部分蒸汽产生凝结水，桶内失去浮力下沉，倒置桶连接杠杆带动阀瓣开启阀门。

结构特点：

结构简单，不易故障。无插销或铰链结构，无固定磨损，节效果佳。耐磨铬钢阀座，不锈钢结构，使用寿命长。间歇排放杂志均可冲走，不积污垢，自动排空气。有多种节流孔选择，在不同压力下，可达到最高排水流量。内部零件全安装在阀盖上，维修方便。

零件材料：

零部件名称	材料
阀体、阀盖	CF8、WCB
阀座	钨铬钴合金
吊桶	不锈钢
支架、过滤网	不锈钢

工作压差表：

型号/尺寸	疏水阀的工作压差(△P).kg/cm2
型号/尺寸	0.5	1	2	4	8	9	10	12	15	17
880/880F	240	280	230	280	280	310	260
881/881F	420	470	460	410	380	420	365	380	335	350
882/882F	800	930	930	920	800	900	660	720	560	600
883/883F	1520	1750	1800	2000	1560	1750	1550	1730	1500	1550
884/884F	2500	2950	3020	3050	2600	2950	2550	2880	2500	2600
885/885F	3960	4500	4500	4400	4600	4900	4500	4850	3000	3200
816/816F	7190	8600	8150	8800	8000	8850	8450	9000	8400	8650

注：①表中的K值代表了相应压力下的阀座编号；②压差是指疏水阀入口端与出口端得压力差；

③排量是指蒸汽凝结水在单位小时内连续排放的量。

连接尺寸：

产品型号	公称通径 (DN)	连接方式	使用压力 (MPa)	最高允许温度 (℃)	外型尺寸				参考重量 (kg)
产品型号	公称通径 (DN)	连接方式	使用压力 (MPa)	最高允许温度 (℃)	L	H1	H2	W	参考重量 (kg)
880/980	15～20	螺纹	0.01～1、0	350	125	78	102	103	2.2
881/981	15～25		0.01～1、7	350	125	78	102	103	2.8
882/982	15～25		0.01～1、7	350	170	108	130	145	7.0
883/983	25～32		0.01～1、7	350	205	130	192	178	14.0
884/984	32～40		0.01～1、7	350	235	168	212	203	23.0
815/985	32～50		0.01～1、7	350	255	164	252	220	26.0
816/986	50		0.01～1、7	350	320	214	242	302	42.0
881F/991	15～25	法兰	0.01～1、7	350	170	78	102	103	5
882F/992	20～25		0.01～1、7	350	210	108	130	145	10
882F/992	25～32		0.01～1、7	350	270	130	192	178	18
883F/993	40～50		0.01～1、7	350	320	130	192	178	18
884F/994	32～50		0.01～1、7	350	320	168	212	203	27
885F/995	40～50		0.01～1、7	350	320	164	252	220	29
816F/996	65～80		0.01～1、7	350	400	214	242	302	45
