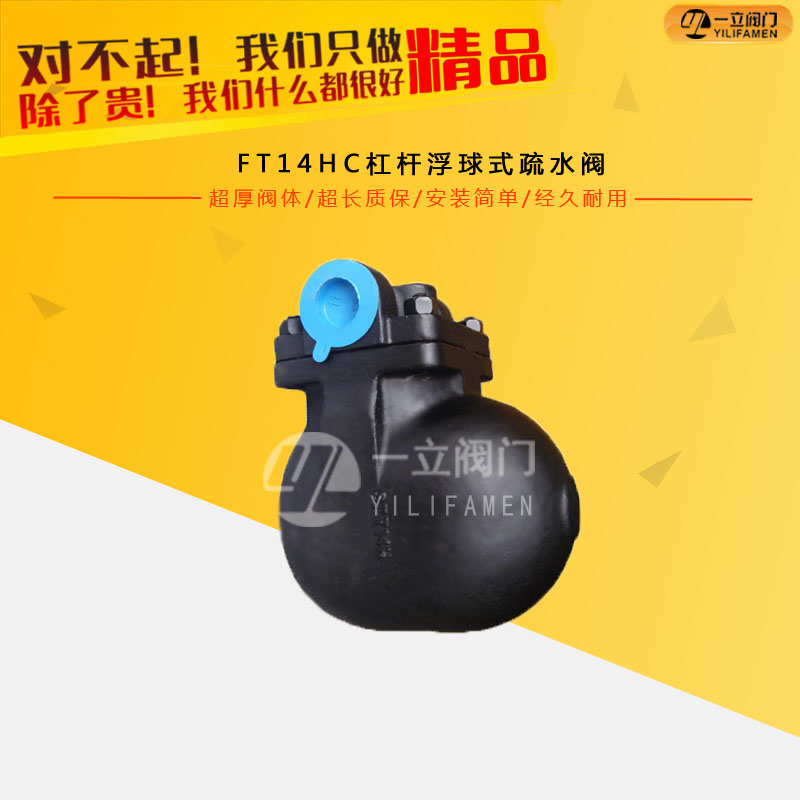

FT14HC杠杆浮球式疏水阀

FT14HC杠杆浮球式蒸汽疏水阀一、 FT14HC杠杆浮球式蒸汽疏水阀概述：总称：疏水阀，疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀

咨询热线：0577-67313796

产品详情

FT14HC杠杆浮球式蒸汽疏水阀

一、FT14HC杠杆浮球式蒸汽疏水阀概述：

总称：疏水阀，疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。

二、主要零部件材料：

零部件材料袋	材料
阀体、阀盖	WCB、HT250不锈钢
阀座、阀芯	不锈钢
浮球	不锈钢
控制架	不锈钢
热敏元件	哈氏合金

三、主要连接尺寸：

型号、规格、外形尺寸表
型号	公称通径	连接方式	L（mm）	H（mm）	H1（mm）	L1（mm）	AXC（mm）	B（mm）
FT14HC FT13	15	法兰	120	195	75	120	110x110	6.8
	20		120	195	75	120	110x110	6.8
	25		120	200	80	120	110x110	17.5
	40		270	238	158	130	147x147	22.0
	50		300	238	158	130	147x147	23.0

型号	公称通径	L	H	H1	Ф	W
FT14H-16 FT14H-25 FT14H-40	15	121	147	51	96	107
	20	121	147	55	96
	25	145	166	100	117
	32-50	270	238	158	176	147
FT44H-16 FT44H-25 FT44H-40	15	150	147	51	96	107
	20	150	147	55	96
	25	160	166	100	117
	32-50	270	238	158	176	147
	65	270	238	158	176	210
	80-100	350	300	190	210	210

四，工作原理：

刚启动时，自动排空气装置迅速排除系统中不凝结气体。当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动闷芯关闭排水阀座孔。

杠杆浮球式疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。

杠杆浮球式蒸汽疏水阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。

五．产品特点：

1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得的热效率。

2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。

3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。

4、密封性能卓越密封件采用球面结构，工作时无集中磨损使用寿命长。

六、FT14、FT44H杠杆浮球式蒸汽疏水阀性能和优缺点：

杠杆浮球式蒸汽疏水阀优点：

1、在高负荷和低负荷时都能工作自如，杠杆结构使运动部件磨损小化，自带自动排空气装置具有良好的排空气性能；

2、能够适应负荷及压力的快速及大幅度波动，因此是带自动温度控制的设备或制程疏水的选择；

3、带破蒸汽汽锁装置的杠杆浮球式疏水阀和自由浮球式疏水阀是可能存在蒸汽汽锁的设备疏水的选择。

4、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。

5、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。

6、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。

8、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

缺点：暴露在低温环境下可能会受冰冻影响。

七、FT14、FT44H杠杆浮球式蒸汽疏水阀应用：

杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合,基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体积小排量大，是大型加热设备理想的疏水阀。

杠杆浮球式蒸汽疏水阀的优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，小过冷度为0℃，能使加热设备达到工作效率;杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏;它的工作压力0.01Mpa，背压率≤85%;内部带有排气装置，杠杆浮球式蒸汽疏水阀采用进的膜盒元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备的蒸汽疏水阀。

该阀利用双阀孔，使阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。
