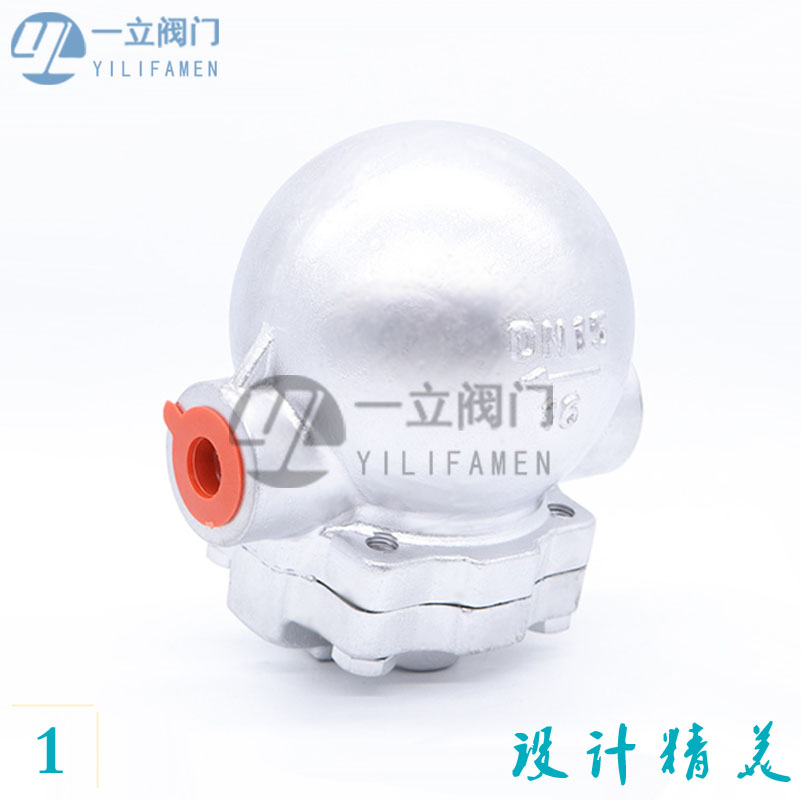

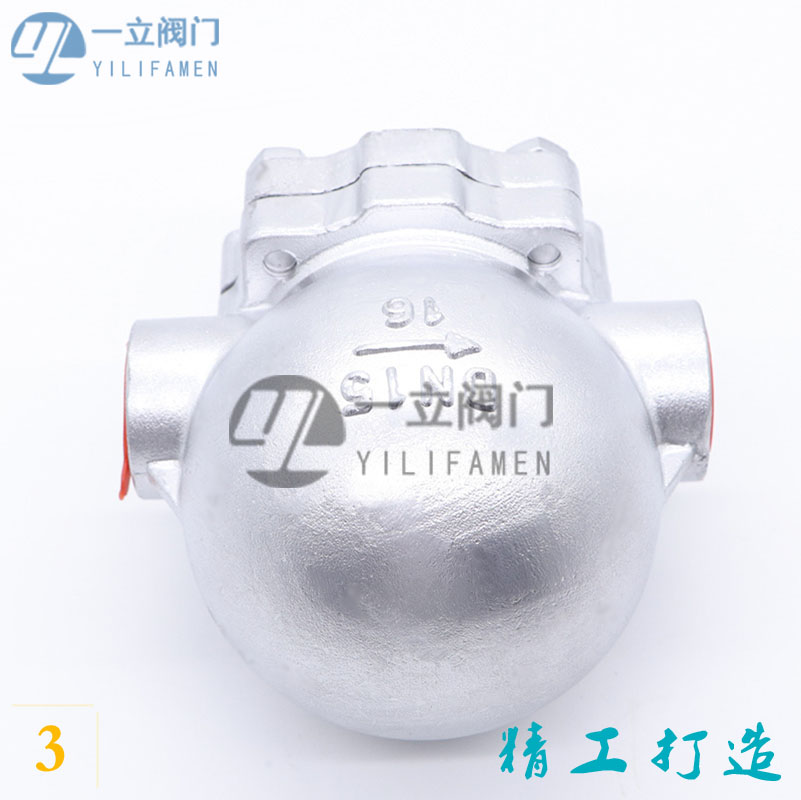

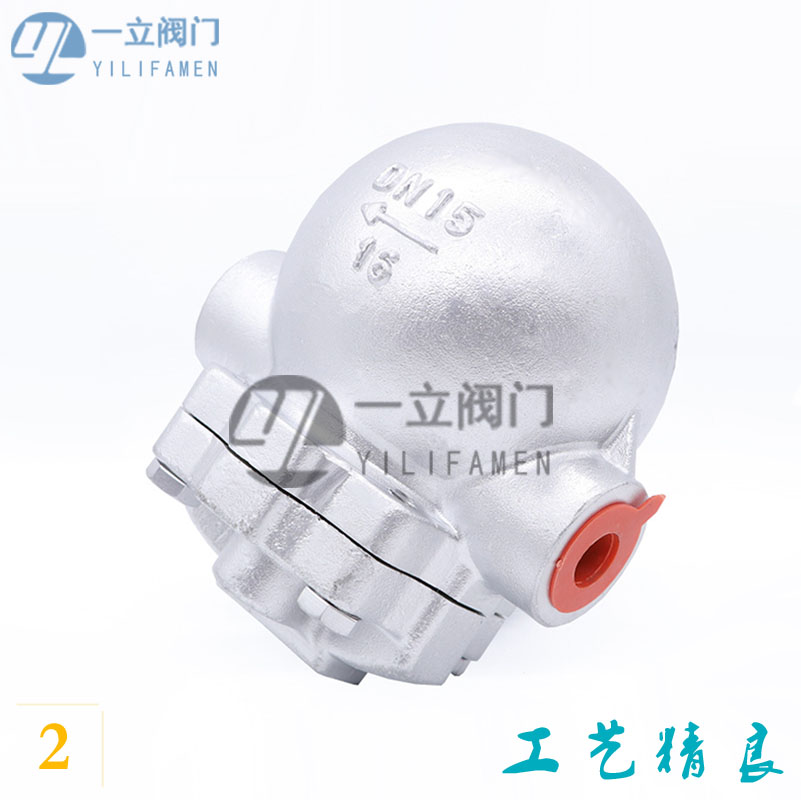

FT14H-16P25P不锈钢杠杆浮球式蒸汽疏水阀

产品概述：用途：杠杆浮球式蒸汽疏水阀，广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。特点：此超大排量型蒸汽

咨询热线：0577-67313796

产品详情

产品概述：

用途：杠杆浮球式蒸汽疏水阀，广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。

特点：此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。

结构特点及工作原理：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

主要零部件材料表：

零部件材料袋	材料
阀体、阀盖	WCB、HT250 不锈钢
阀座、阀芯	不锈钢
浮球	不锈钢
控制架	不锈钢
热敏元件	哈氏合金

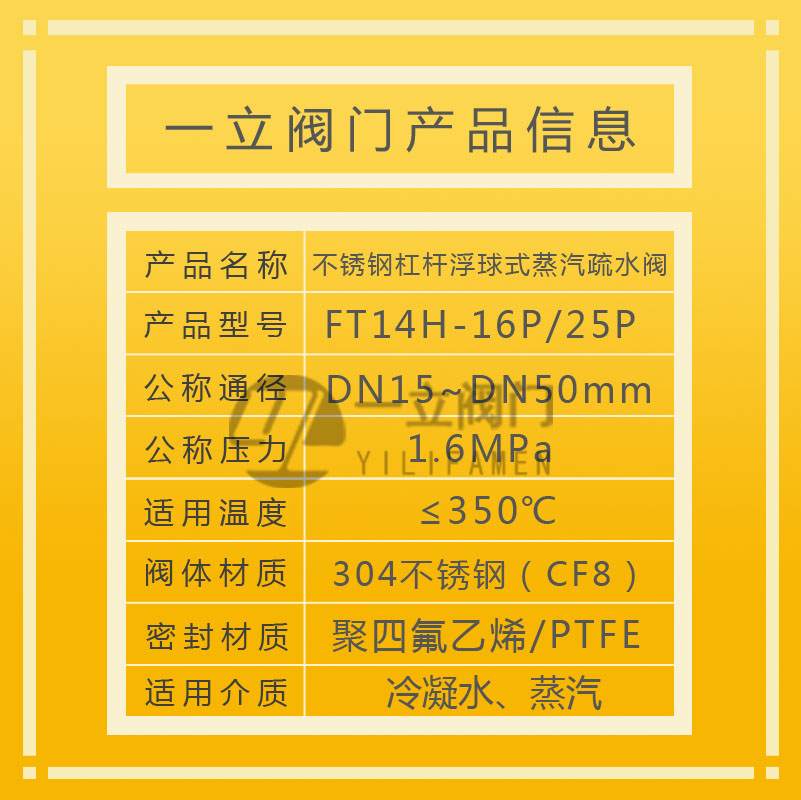

技术参数表:

产品型号 Product Type	公称通径 Nominal diameter	连接方式 Type Of Connection	使用压力（Mpa)	温度(℃）	外形尺寸（mm)External Dimensions
产品型号 Product Type	公称通径 Nominal diameter	连接方式 Type Of Connection	使用压力（Mpa)	温度(℃）	L	L1	H1	H2	W
SFT14-16	15-20	螺纹	0.01-1.6	250	125	155	55	55	155
SFT14-16	15-25	螺纹	0.01-1.6	250	190	220	120	80	140
SFT44-16 (SFT43) (SFT46)	15-20 25	法兰	0.01-1.6	350	195 215	255	85	115	110
SFT44-16 (SFT43) (SFT46)	32-50 65-80	法兰	0.01-1.6	350	230 270	345 420	175 218	110 125	190 220
SUNA23H	15-20 25 32-50	法兰	0.01-4.0	350	195 215 230	145 235	60 125		90 145

使用和保养:

1、应确认阀体的材料、压力和温度的最大值能否满足工况所需。

2、在安装前必须清洗管路，除去杂物。

3、安装位置应尽可能靠近加热设备。

4、应水平安装在管路的最低点，流向与阀体上标注的方向一致。

5、每台加热设备要各自安装疏水阀，以免相互影响。

6、在保证系统能安全运行时，缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态.

7、要定期保养，保证疏水阀正常工作。

安装注意事项:

1.在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。

2.机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。

3.发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。

4.如果设备的最低处没有位置安装疏水阀，应在出水口最低位置加个反水弯(凝结水提升接头)，把凝结水位提升后再装疏水阀，以免产生汽阻。

5.疏水阀的出水管不应浸在水里。(如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。)

6.机械型疏水阀要水平安装。

7.蒸汽疏水阀不要串联安装。

8.每台设备应该各自安装疏水阀。

9.热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。

10.滚筒式烘干(带虹吸管型)设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。

11.在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。

12.疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。

13.疏水阀前后要安装阀门，方便疏水阀随时捡修。

14.凝结水流向要与疏水阀安装箭头标志一致。

15.疏水阀应安装在设备出口的最低处，及时排出凝结水，避免管道产生汽阻。

16.疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。

17.疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。

18.疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。

19.疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。
