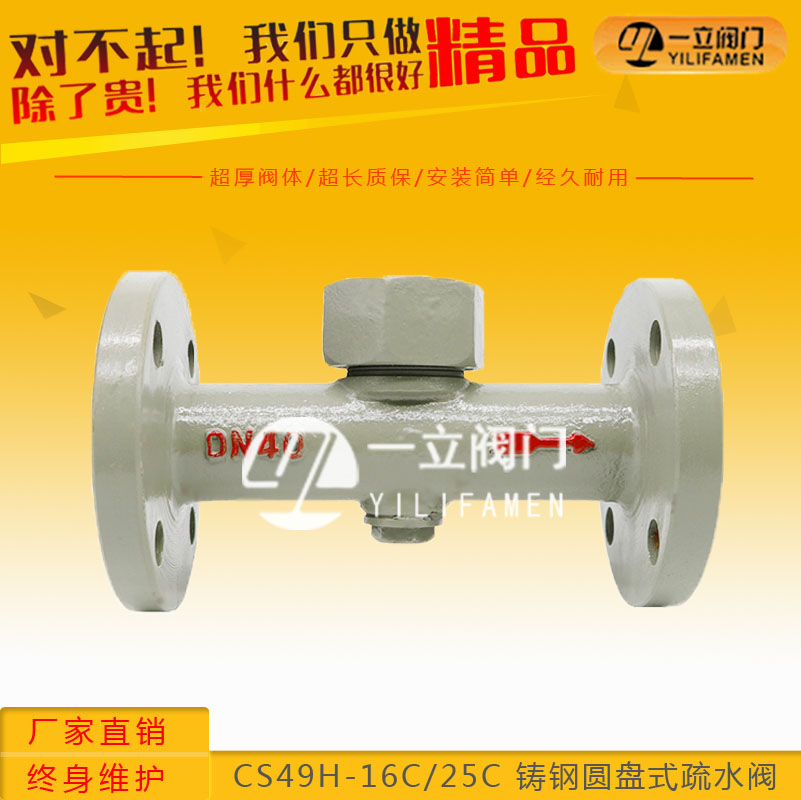

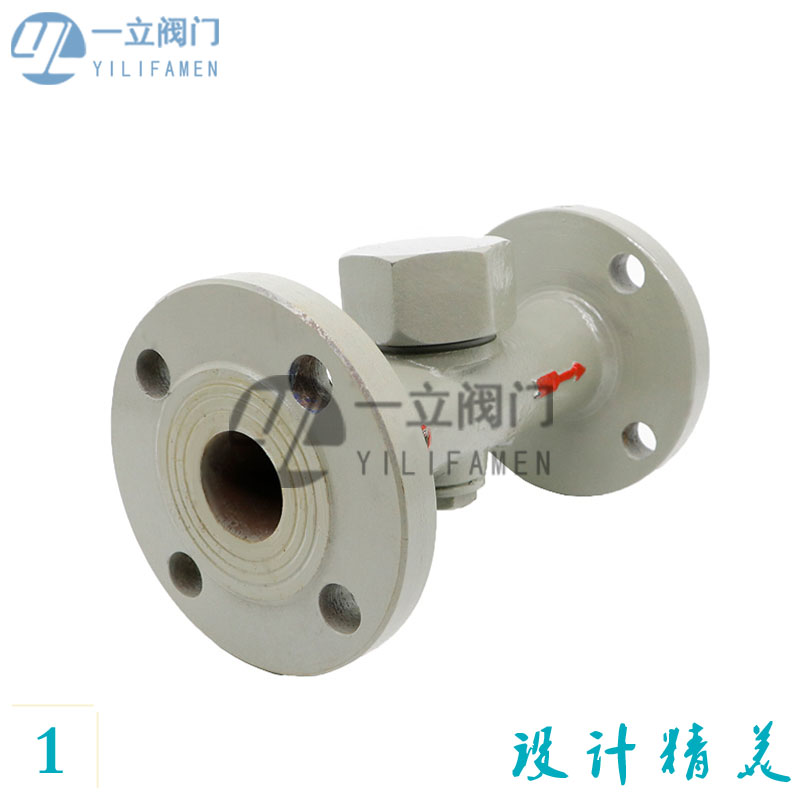

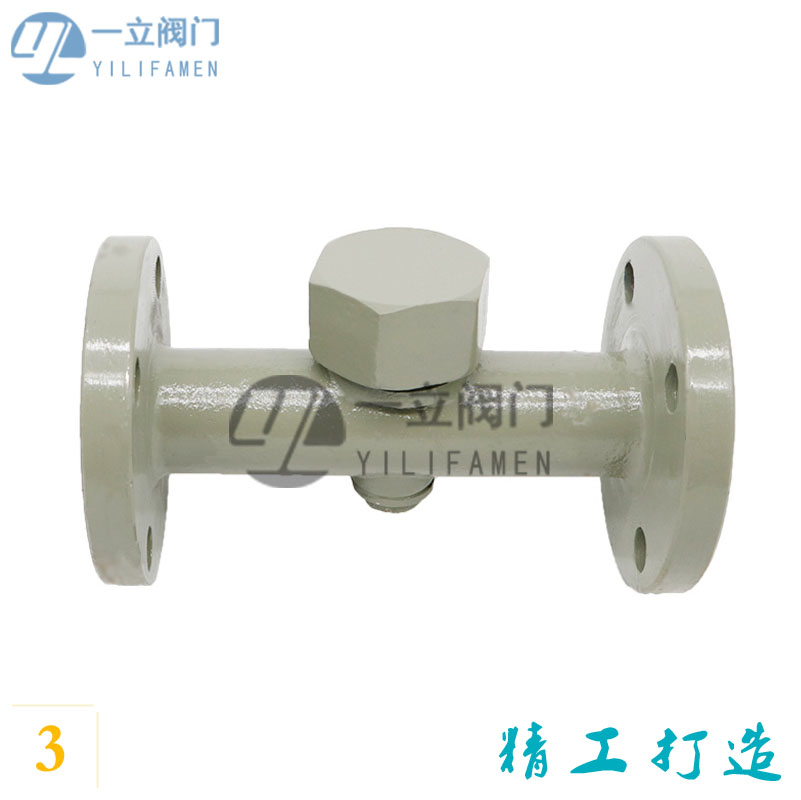

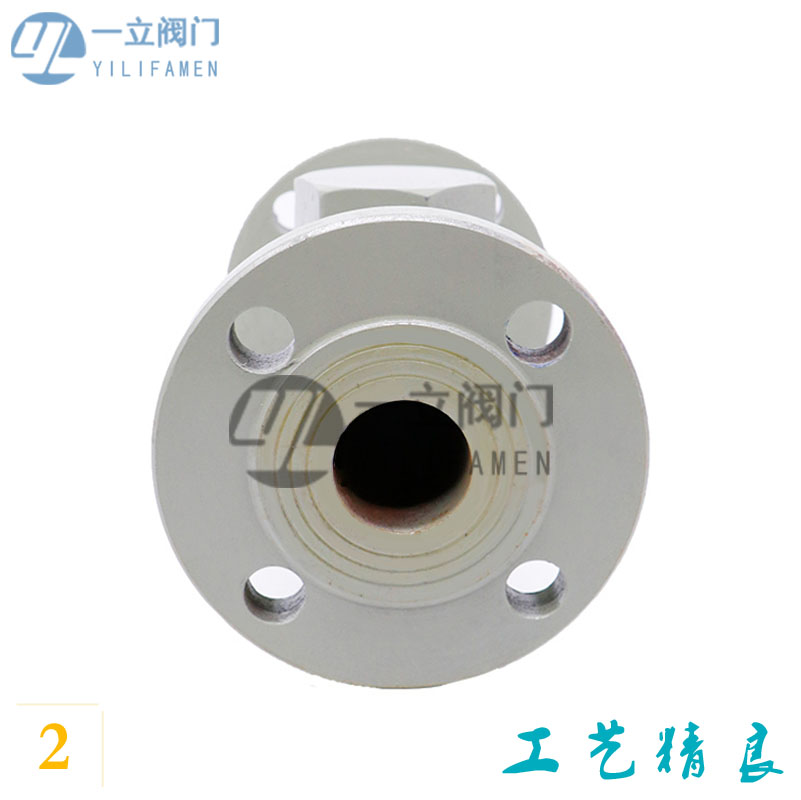

CS49H-16C/25C 铸钢圆盘式疏水阀

性能规笵参数：公称压力：PN1.6/PN2.5 公称通径：DN15?l0mm 阀体材质：铸钢连接方式：法兰使用溫度范围：-20~350℃ 适用介质：饱和蒸汽、凝结水工作原理：疏水阀内有一个阀片，既是

咨询热线：0577-67313796

产品详情

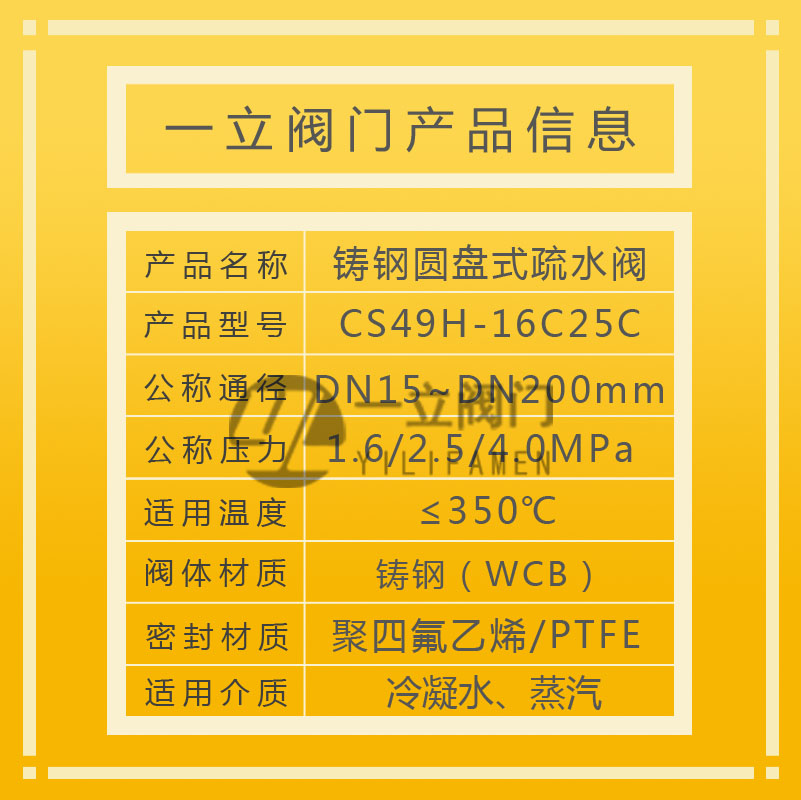

性能规笵参数：

公称压力：PN1.6/PN2.5

公称通径：DN15?l0mm

阀体材质：铸钢

连接方式：法兰

使用溫度范围：-20~350℃

适用介质：饱和蒸汽、凝结水

工作原理：

疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

产品特点：

体积小，重量轻，不受安装位置的限制。

全部材质均为不锈钢件，经久耐用，耐腐蚀。

在室外不怕冷冻，能耐水击，耐过热。

过冷度为8℃，漏汽率小于实际排量3%，最大背压50%。结构简单，安装维修方便。

主要性能参数：

CS49H-16、S49H-16、CS49-16C、CS49H-25、圆盘式疏水阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
CS49H-16、 S49H-16	16	1.6	≤203	蒸汽、凝结水
CS49H-16C	16	1.6	≤203
CS49H-25	25	2.5	≤210

主要零部件材料：

CS49H-16、S49H-16、CS49-16C、CS49H-25、圆盘式疏水阀零部件材料
型号	材料
型号	阀体、阀盖	阀座、阀杆、过滤网
CS49H-16、 S49H-16	灰铸铁	不锈钢
CS49H-16C	碳素铸钢	不锈钢
CS49H-25	碳素铸钢	不锈钢

主要外形及结构尺寸:

CS49H-16 圆盘式疏水阀主要外形及结构尺寸（mm）
DN	L	H	D	D1	D2	b	z×Φd	重量/kg
15	150	70	95	56	54	16	4×Φ13.5	4
20	190	70	105	75	58	16	4×Φ13.5	4.2
25	200	70	115	85	68	16	4×Φ13.5	4.5
32	230	—	135	100	78	18	4×Φ17.5	6
40	230	—	145	110	85	18	4×Φ17.5	8
50	230	—	160	125	100	20	4×Φ17.5	9
65	270	—	185	145	122	20	4×Φ17.5	13.5
80	280	—	200	160	133	22	4×Φ17.5	17.5
100	300	—	215	180	155	24	4×Φ17.5	20

CS49H-25 圆盘式蒸汽疏水阀主要外形及结构尺寸（mm）
DN	L	D	D1	H	z×Φd
15	150	95	65	105	4×Φ14
20	150	105	75	105	4×Φ14
25	160	115	85	110	4×Φ14
32	230	135	100	115	4×Φ18
40	230	150	110	125	4×Φ18
50	230	165	125	135	4×Φ18
