产品简介：

膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。该疏水阀的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；最大背压率<80%，膜盒坚固，使用寿命长。适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

工作原理：
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度15°C和30°C两种膜盒供选择。

结构特点：

结构紧凑，重量轻，减少安装成本。 独特的刀型边缘无需垫圈并防止泄露。 只有一个移动部件不锈钢碟片，保证可靠的操作和***小的维修。 排放迅速，关闭紧密，且不会产生倒吸，确保设备效率。 此种疏水阀各种压力均有相应的型号，选型和更换都很方便。 结构结实，使用寿命长，抗过热，水锤，冷冻和振动． 蝶片在关闭时发生＂喀嚓＂声，可容易判断疏水阀是否正常工作． 能够水平和垂直安装，减少安装问题。

特点：

1）本体结构结实、简单、重量轻。操作压力范围大。

2）只有一个活动部件一个硬化的不锈钢蝶片，具有很长的使用寿命。同时可具止回阀的功能。3）间歇式喷放排水及迅速紧密的关闭，保证无泄漏。

4）可承受过热、水锤、冷冻、腐蚀性冷凝水。

5）碟片落入阀座时发出的喀嚓声、便于检测工作性能。

6）在任何安装位置下均能正常工作。上述特点组成了通用性强可靠性高的热动力蒸汽疏水阀，斯派莎克spiraxsarcoTD热动力疏水阀是蒸汽主管道，蒸汽伴热线、加套管、盘管加热式储存罐、槽，以及复式平烫机等广泛用途的理想选择。TD型疏水阀如安装在户外，且气候条件比较严寒时，建议对阀门保温或在阀帽上配置一个隔热罩，SpiraxSarco斯派莎克TD16疏水阀减少热损耗以及气候对动作循环频率的影响，可减少磨损，延长使用寿命。对于可能出现气锁现象，可选择带防气锁碟片的热动力疏水阀，或另安装单独的排气阀。

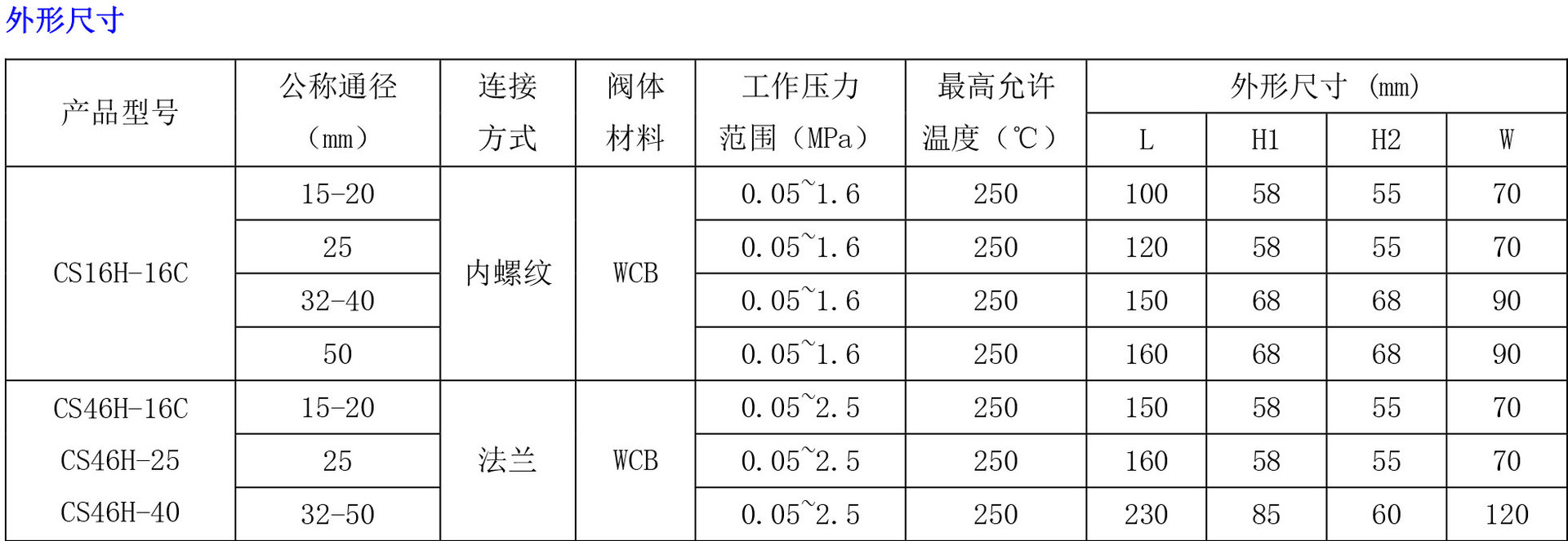

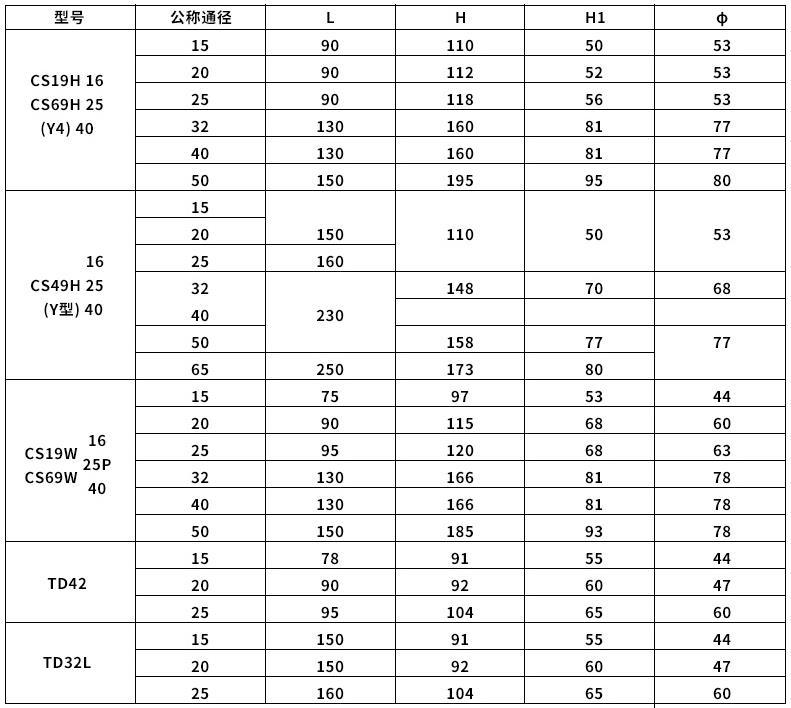

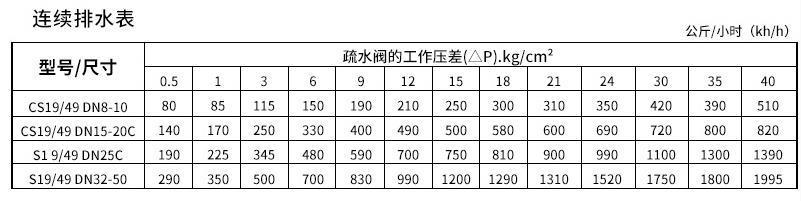

技术参数表：
