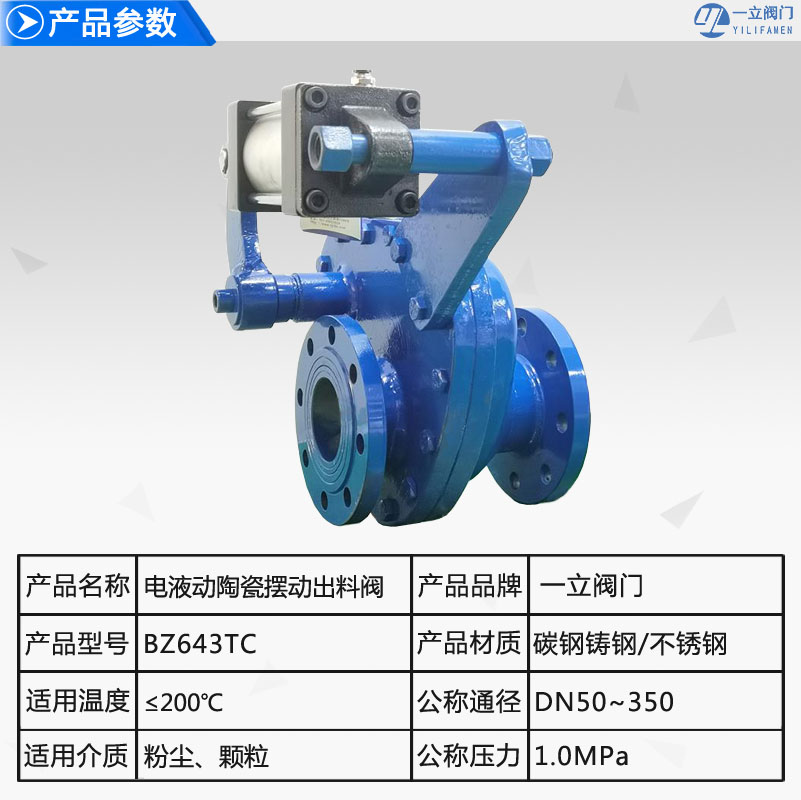

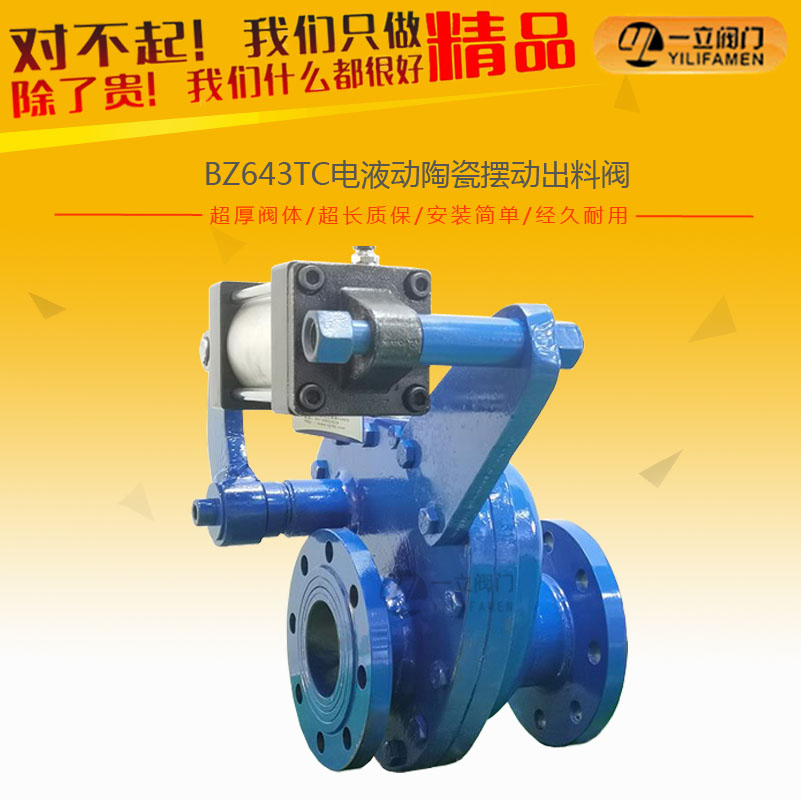

BZ643TC电液动陶瓷摆动出料阀
- 产品概述： 摆动式陶瓷出料阀 主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其是应用在高磨损、强腐蚀、高温、高压等恶劣工况时，陶瓷阀更显示出的性能，
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
产品概述：
摆动式陶瓷出料阀主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其是应用在高磨损、强腐蚀、高温、高压等恶劣工况时，陶瓷阀更显示出的性能，尤其突出的特点是较长的使用寿命。陶瓷阀门的性能价格比远优于其它同类金属阀门。随着科学技术的不断发展和进步，陶瓷材料从配方、成型、加工及装配工艺等各方面的技术更加趋于成熟和完备，陶瓷阀门以其优异的性能越来得到阀门行业人士的认同。利用制造陶瓷阀门的成功经验还可以应用于更广泛的工程领域。
结构特点：
所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高，仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的优势，也是目前合适此类介质的阀门。
技术参数：
公称压力：1.0MPa
密封试验：1.1MPa
介质温度：≤200℃
强度试验：1.5MPa
应用规范：
|
设计与制造 |
GB/T 12224 |
|
|
连接端尺寸 |
结构长度 |
厂商标准 |
|
法兰尺寸 |
JB/T 79.1 |
|
|
检验与试验 |
GB/T 9092 |
|
|
材料 |
碳钢 |
GB/T 12229 |
|
不锈钢 |
Gb/T 12230 |
|
|
标志 |
Gb/T 12220 |
|
|
供货 |
Gb/T 12252 |
|
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
下阀体 |
WCB |
6 |
上阀体 |
WCB |
|
2 |
托架 |
WCB |
7 |
阀轴 |
2Cr13 |
|
3 |
阀板 |
WCB+结构陶瓷 |
8 |
曲柄 |
WCB |
|
4 |
阀座 |
结构陶瓷 |
9 |
气动装置 |
成品件 |
|
5 |
垫片 |
高温纸板 |
10 |
销子 |
2Cr13 |
适用范围：火力发电厂、冶金、医药、化工等各类粉尘、颗粒的输送。
|
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
N-d |
|
|
50 |
1.0 |
220 |
160 |
125 |
100 |
15 |
8-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
15 |
8-Φ18 |
|
|
80 |
230 |
200 |
160 |
135 |
16 |
8-Φ22 |
|
|
100 |
250 |
220 |
180 |
155 |
18 |
8-Φ22 |
|
|
125 |
310 |
250 |
210 |
185 |
20 |
8-Φ22 |
|
|
150 |
310 |
285 |
240 |
210 |
18 |
8-Φ22 |
|
|
200 |
310 |
340 |
295 |
265 |
22 |
12-Φ22 |
|
|
225 |
310 |
370 |
325 |
325 |
22 |
12-Φ22 |
|
|
250 |
330 |
405 |
350 |
320 |
26 |
8-Φ22 |
|
|
300 |
330 |
460 |
400 |
370 |
26 |
4-Φ18 |
|
|
350 |
310 |
520 |
470 |
265 |
30 |
4-Φ18 |
