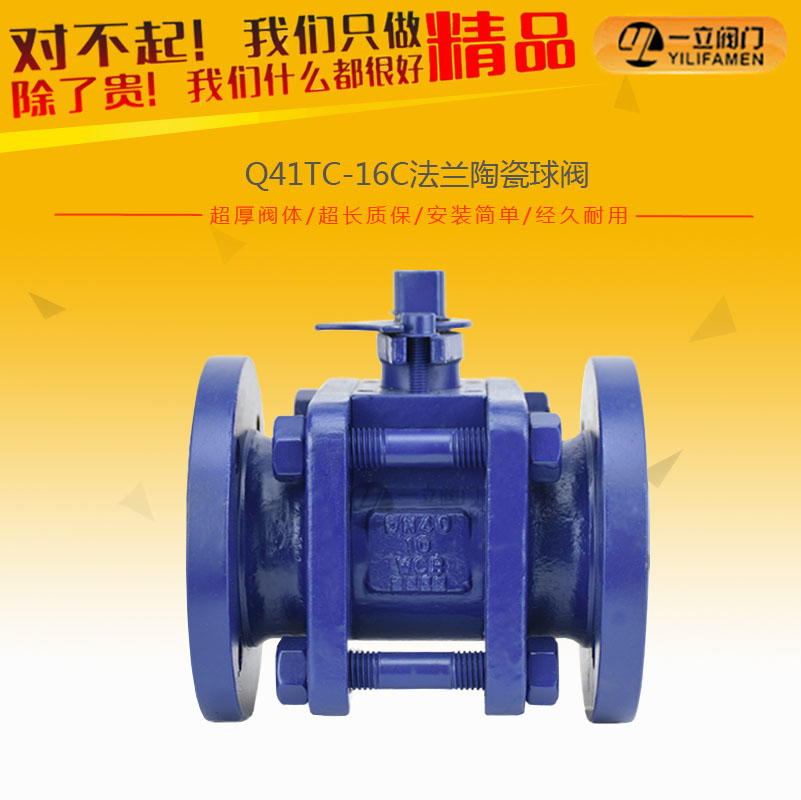

Q41TC-16C法兰陶瓷球阀

产品简介： Q41TC陶瓷球阀陶瓷材料的化学稳定性和硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，陶瓷球阀具有极高的耐磨损、耐腐蚀性能，且隔热性好、热膨胀小。球圆精度高、

咨询热线：0577-67313796

产品详情

产品简介：

Q41TC陶瓷球阀陶瓷材料的化学稳定性和硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，陶瓷球阀具有极高的耐磨损、耐腐蚀性能，且隔热性好、热膨胀小。球圆精度高、扭矩轻、阻力小、流动顺畅。在含硬度高的颗粒介质和具有腐蚀而高温的介质中，该阀门具有绝对选用优势。适用介质：烟气脱硫、电厂除尘、排灰、排渣、给水处理、蜗炉蒸气、石灰浆液、含颗粒海水输送，陶瓷球阀彻底解决了各特殊工部系统易磨损、强腐蚀需频繁更换的难题，使用寿命长，是钛合金阀和蒙乃尔阀2-4倍。用于高硬度的颗粒介质。

性能特点：

1、陶瓷材料的化学稳定性和硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，陶瓷球阀具有极高的耐磨损、耐腐蚀性能，且隔热性好、热膨胀小。

2、球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，让本阀经久耐用，可靠性极高，使用寿命长，是钛合金和蒙乃尔的2-4倍。

4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势。
5、阀门壳体厚度超过标准GB、JB和美标ANSI的标准数据要求,主体材质化学元素和力学性能达到规定标准要求。壳体三段结构设计，体型坚固，外型美观。

产品优点：

所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此, 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。

球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。

彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。

陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。

用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。

产品特点：

陶瓷球阀阀体为三段式结构，採用碳钢或不锈钢锻件，体型坚固，外形美观。阀门內部介质通过部分，球体、阀座、接管均为结构陶瓷材料。结构陶瓷化学稳定性好，硬度高（可達HRA88以上），可耐絕大部分酸堿介质腐蚀，並具有好的損性能，解決了普通金属和塑料阀门損和耐腐蚀不能兼雇的问题。阀门陶瓷內件由一球体，二阀座，二接管共六件合理組成，整体结构简洁，流道顺畅，介质流动阻力小。球体与阀座密封面为球面硬密封，表面特性好，真球度高，由于结构陶瓷具有自洁性和自润滑性，从而使整台阀门密封性能好，達到无泄漏，且不需要很大的压力即可密封严紧，从而减轻阀杆扭矩，开关顺畅。

应用规范：

设计与制造		GB/T 12237	B16.34
连接端尺寸	结构长度	GB/T 12221	ANSI B16.10
	法兰尺寸	GB/T 19113	ANSI B16.5
检验与试验		GB/T 13927	API 598
材料	碳钢	GB/T 12229
	不锈钢	GB/T 12230
标志		GB/T 12220
供货		GB/T 12252

应用领域：

火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。

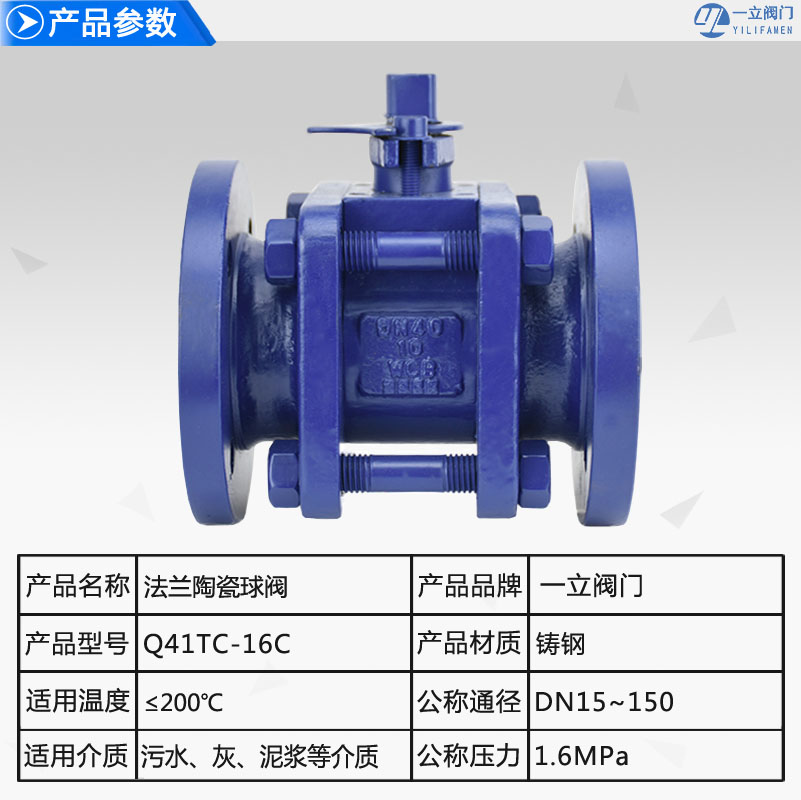

技术参数：

产品名称	陶瓷球阀（手动、气动、电动）
产品型号	Q41TC、Q341TC、Q641TC、Q941TC
公称通径	DN15-200
压力范围	1.0MPa-4.0MPa
阀体材质	铸钢、不锈钢

零部件材料：

序号	名称	材料	序号	名称	材料
1	左右体	WCB	8	填料	PTFE
2	阀体	WCB	9	填料压盖	2Gr13
3	衬套	复合工程陶阀	10	支架	Q235
4	球体	复合工程陶阀	11	气动装置	铝合金
5	阀座	复合工程陶阀	12	双头螺柱	35
6	阀杆	2Gr13	13	螺母	25
7	垫片	石墨

主要连接尺寸:

公称压力PN(MPa)	公称通径DN(mm)	尺寸(mm)
公称压力PN(MPa)	公称通径DN(mm)	L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560
