排渣闸阀概述：
排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。
手动耐磨陶瓷排渣阀适用于公称压力0.6～4.0MPa，工作温度-29～400℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上，切断或接通管路介质。手动耐磨陶瓷排渣阀主要应用于排灰、排渣系统，放料、排污系统中，其使用寿命比普通合金密封面阀门提高10倍以上。
产品结构特点：
1、密封可靠、性能优良、造型美观、互换性好。
2、闸板、阀座密封面采用工程陶瓷材料，按引进美国的先进工艺研制开发制造而成，耐磨、耐高温、耐腐蚀、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。
3、阀体通道和内腔可镶装及喷涂陶瓷衬里，可与陶瓷衬里管道连接组成耐磨管路系统，用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。
4、采用高性能填料。
手动耐磨陶瓷排渣阀应用范围一般为：
1、采矿、钢铁工业――用于煤炭、滤渣浆等；
2、净化装置――用于废水、泥浆、污物及带有悬浮物的澄清水；
3、造纸工业――用于任何浓度纸浆、料水混合物；
4、电站除灰――用于灰渣浆液。

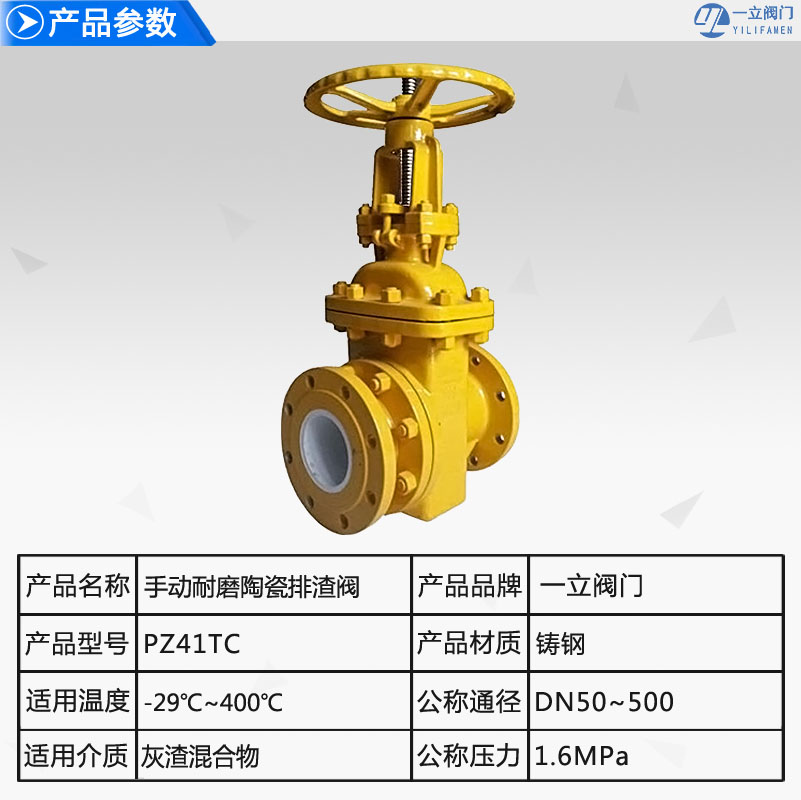

相关参数：
| 型号 | PZ41TC-10、PZ41TC-16、PZ41TC-25 |
| 产品别名 | 陶瓷排渣阀 |
| 适用范围 | 火电厂,矿山 |
| 连接形式 | 法兰 |
| 类型（通道位置） | 直通式 |
| 流动方向 | 双向 |
| 驱动方式 | 手动，电动，气动。 |
| 用途 | 排渣 |
| 适用介质 | 灰渣混合物 |
| 压力环境 | 常压 |
| 介质公称压力 | 1.0MPa、1.6MPa、2.5MPa |
| 介质工作温度 | －20～425℃ |
| 阀体、阀板 | WCB+工程陶瓷 |
| 密封面 | 工程陶瓷 |

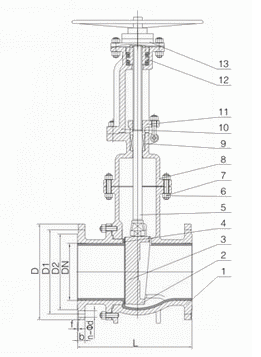

结构图：
连接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
|
50 |
1.0 |
250 |
165 |
125 |
20 |
335 |
4-Φ18 |
|
80 |
280 |
200 |
160 |
20 |
510 |
8-Φ18 |
|
|
100 |
300 |
220 |
180 |
22 |
685 |
8-Φ18 |
|
|
150 |
350 |
285 |
240 |
24 |
790 |
8-Φ22 |
|
|
200 |
400 |
340 |
295 |
24 |
885 |
8-Φ22 |
|
|
250 |
450 |
395 |
350 |
26 |
1015 |
12-Φ22 |
|
|
300 |
500 |
445 |
400 |
26 |
1190 |
16-Φ26 |
|
|
350 |
550 |
505 |
460 |
26 |
1350 |
16-Φ22 |
|
|
400 |
600 |
565 |
515 |
26 |
1460 |
16-Φ26 |
