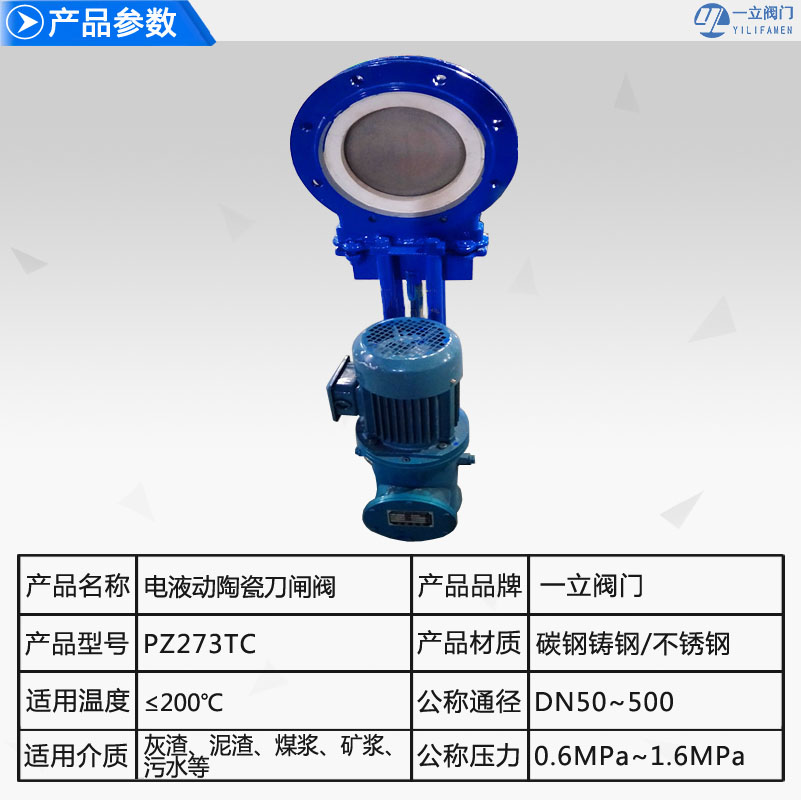

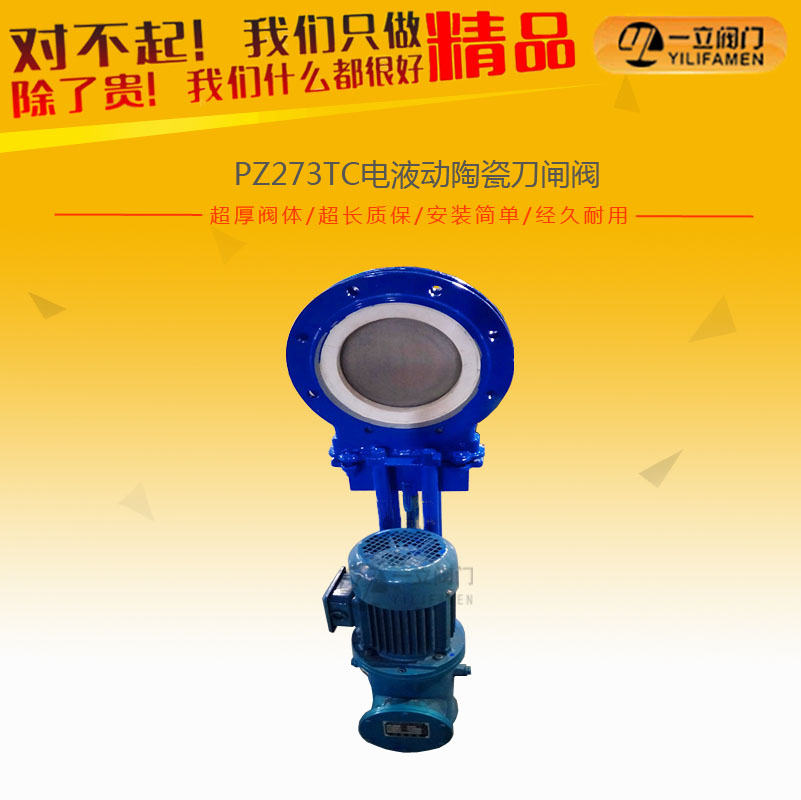

PZ273TC电液动陶瓷刀闸阀

产品概述：电液动陶瓷刀闸阀适于用高硬度的颗粒等介质，有软颗粒但又有腐蚀性的介质的管道上作启闭之用。产品广泛适用于灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相

咨询热线：0577-67313796

产品详情

产品概述：

电液动陶瓷刀闸阀适于用高硬度的颗粒等介质，有软颗粒但又有腐蚀性的介质的管道上作启闭之用。产品广泛适用于灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相介质输送系统，尤其适用于火力发电厂石子煤系统。可采用手动、气动和电动、电液联动等驱动方式。电液动陶瓷刀闸阀闸板、阀座密封面材料采用结构陶瓷制造，耐磨损、耐腐蚀、抗高温、密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。

产品优点：

1、电液动陶瓷刀闸阀料口全流通无阻挡物，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。

2、采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长，结构紧凑可任意角度安装。

产品特点：

可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。闸板、阀座密封面材料采用结构陶瓷制造，耐磨损、耐腐蚀、抗高温蠕变和热震性，可实现长寿命免维护。

电液动陶瓷刀型闸阀适用于高硬度的颗粒如（灰渣水）等介质,或有软颗粒但又有腐蚀性的介质的管道上作启闭之用。

公称压力1,0MPa,适应温度≤200℃。

密封面采用硬密封与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高,硬度HRA88以上,仅次于金钢石)。

结构特点：

耐磨陶瓷刀闸阀适于用高硬度的颗粒等介质，有软颗粒但又有腐蚀性的介质的管道上作启闭之用。产品广泛适用于灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相介质输送系统，尤其适用于火力发电厂石子煤系统。可采用手动、气动和电动等驱动方式。

闸板、阀座密封面材料采用结构陶瓷制造，耐磨损、耐腐蚀、抗高温、密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。

本阀料口全流通无阻挡物，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。本阀采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长，结构紧凑可任意角度安装。

应用规范：

设计与制造		GB/T 8691
连接端尺寸	结构长度	GB/T 15188.2
	法兰尺寸	GB/T9113.1
检验与试验		GB/T 8691
材料	碳钢	GB/T 12229
	不锈钢	GB/T 12230
标志		GB/T 12220
供货		GB/T 12252

技术规范：

1、公称压力：0.6～1.6MPa

2、公称通径：DN50～500

3、适用温度：-20～200℃（高温需另注明）

4、连接形式：法兰

5、驱动方式：手动、电动、气动、液动、电液动

6、阀体材质：铸铁、铸钢、碳钢、WCB、304、304L、316、316L、铬钼钢、2520等。

零件材料：

序号	名称	材料	序号	名称	材料
1	阀座	结构陶瓷	7	连接架	WCB
2	阀体	WCB	8	支架	WCB
3	阀板	不锈钢结构陶瓷	9	螺母	25#
4	填料	柔性石墨	10	连接盘	WCB
5	填料压盖	WCB	11	电液动装置	成品件
6	锁轴	2Cr13	12

连接尺寸：

DN	PN(Mpa)	L	D	D1	D2	H	N-M
50	1.0	43	165	125	100	680	4-M16	12
65		46	185	145	120	710	4-M16	12
80		46	200	160	135	750	8-M16	12
100		52	220	180	155	755	8-M16	12
125		56	250	210	185	790	8-M16	12
150		56	285	240	210	865	8-M20	14
200		60	340	295	265	940	12-M20	14
250		68	405	355	320	1030	12-M24	16
300		78	460	410	375	1180	12-M24	16
350		90	520	470	435	1285	16-M24	16
400		90	580	525	485	1390	16-M27	18
450		90	640	585	545	1450	20-M27	18
500		114	715	650	608	1520	20-M30	18
600		154	840	770	718	1590	20-M33	20
