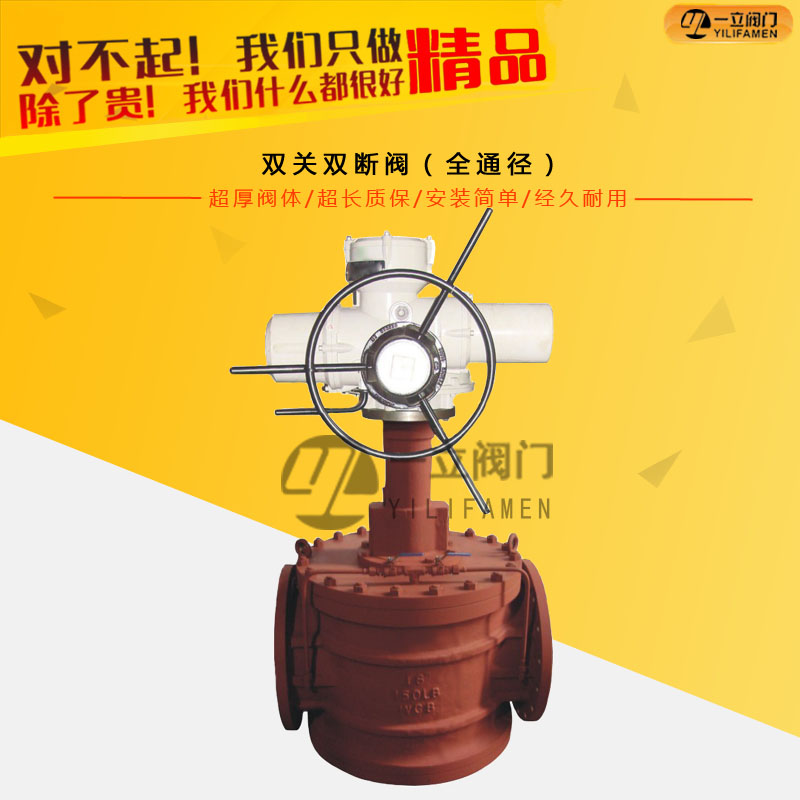

双关双断阀（全通径）

产品特点： 1.阀门在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小; 2.阀门在维修时，不需将阀门从管线上拆下，只

咨询热线：0577-67313796

产品详情

产品特点：

1.阀门在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小;

2.阀门在维修时，不需将阀门从管线上拆下，只需将阀门底盖拆开，调换一对滑片即可，维修十分方便;

3.阀体及旋塞为缩径，可以减轻成本;

4.阀体内腔镀有硬铬，密封区域坚硬光滑;

5. 滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中。具有防火功能的金属对金属的密封作为弹性密封的背衬;

6. 阀门具有自动泄放装置(备选)，在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果;

7. 阀门开关指示器与开关位置同步，可以准确显示阀门的开关状态。

主要零件材料：

阀体	滑片	旋塞	阀杆	螺套	密封圈	填料
WCB	QT 500	WCB	1Cr13	45	氟橡胶	柔性石墨
CF8	CF8	CF8	304	304	氟橡胶	柔性石墨

规范说明：

阀门的设计与制造按API16D规定;

阀门的结构长度按ANSI B16.10的规定;

法兰连接尺寸按ANSI B16.2的规定;

阀门的检查与试验按API598及API16D的规定。

压力参数表：

压力级	150Lb	300Lb	600Lb	900LB
强度试验	3.0MPa	7.5MPa	15.0MPa	22.5MPa
高压密封试验	2.2MPa	5.5MPa	11.0MPa	17.5MPa
低压密封试验	0.6MPa	0.6MPa	0.6MPa	0.6MPa

操作步骤及工作原理：

双关双断及泄放功能阀门的工作原理关键是安装在旋塞上的两片密封滑片的动作。

阀门关闭：

阀门关闭时，先旋转手轮，将旋塞及密封滑片旋转90°，然后旋塞向下移动，随着旋塞的运动时推动密封滑片向阀体内腔封面直至弹性密封圈被均匀地挤压到阀孔上下端，形成密封。

阀门开启：

阀门开启时，先旋转手轮提升旋塞，将密封滑片从阀体两侧密封面拉回。当滑片完全收回脱离阀体密封面后，继续转动手轮，使旋塞及密封滑片旋转90°，阀门处于开启位置。

关于密封：

弹性密封圈是模压成型在滑片的沟槽中，随着密封滑片向阀门的进出口移动，密封圈子也逐渐被压入沟槽中，经过机械加工的滑片表面与阀体内腔形成二级金对金属密封防止弹性密封圈子继续被压，并且具有防火功能。

双关双断及泄放：

这是一种通过两个切断阀和一个在其中间的泄放阀达到完全隔断两端管线目的的方法，关闭两主要阀门关开启泄放阀可提高被系统的安全性。如果第一个阀门泄漏，漏离的介质可由开启的泄放阀导出。

双密封方式：

两个独立的密封滑片在阀孔上下端压紧(双关断)，当阀门关闭时，泄放阀被打开，检验密封效果(泄放)。

主要零部件材料参数表：

部件号	名称	材料
1	阀体	WCB
2	阀底盖	WCB
3	丝堵	35#
4	滑片	QT500-7
5	旋塞	WCB
6	阀盖	WCB
7	螺柱	35#
8	螺母	45#
9	填料	柔性石墨
10	螺栓	35#
11	填料压盖	WCB
12	螺栓	35#
13	支架	WCB
14	螺栓	35#
15	操作器	组件
16	指示杆	1Cr13
17	指示器	ZL401
18	销	65Mn
19	防尘器	PVC
20	口型密封圈	氟橡胶
21	口型密封圈	氟橡胶
22	口型密封圈	氟橡胶

连接尺寸：

150LB：

全通径、手动操作
型号	尺寸 (IN)	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ43X	4	432	φ229	φ190.5	φ157	24	2	695	480	170	175	290	φ300	8-φ19
XZ43X	6	533	φ279	φ241.5	φ216	26	2	745	518	186	205	350	φ350	8-φ22
XZ43X	8	638	φ343	φ298.5	φ270	29	2	885	606	235	260	495	φ450	8-φ22

全通径、齿轮操作
型号	尺寸 (IN)	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ543X	4	432	φ229	φ190.5	φ157	24	2	857	532	170	175	290	φ310	8-φ19
XZ543X	6	533	φ279	φ241.5	φ216	26	2	910	569	186	205	350	φ310	8-φ22
XZ543X	8	635	φ343	φ298.5	φ270	29	2	1011	621	235	260	495	φ310	8-φ22
XZ543X	10	787	φ406	φ362	φ324	31	2	1115	695	265	348	600	φ310	12-φ25
XZ543X	12	914	φ483	φ432	φ381	32	2	1201	731	315	398	670	φ310	12-φ25
XZ543X	14	854	φ533	φ476	φ413	35	2	1266	784	327	461	740	φ310	12-φ29
XZ543X	16	889	φ597	φ540	φ470	37	2	1625	940	432	510	810	φ460	16-φ29
XZ543X	18	1219	φ635	φ578	φ533	40	2	1982	1130	597	550	915	φ460	16-φ32
XZ543X	20	1219	φ699	φ635	φ584	43	2	1994	1130	610	590	940	φ460	20-φ32

300LB：

型号	尺寸	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ43X	4	432	φ229	φ190.5	φ157	24	2	695	480	170	175	290	φ300	8-φ19
XZ43X	6	533	φ279	φ241.5	φ216	26	2	745	518	186	205	350	φ350	8-φ22
XZ43X	8	638	φ343	φ298.5	φ270	29	2	885	606	235	260	495	φ450	8-φ22

型号	尺寸(IN)	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ543X	4	432	φ229	φ190.5	φ157	24	2	857	532	170	175	290	φ310	8-φ19
XZ543X	6	533	φ279	φ241.5	φ216	26	2	910	569	186	205	350	φ310	8-φ22
XZ543X	8	635	φ343	φ298.5	φ270	29	2	1011	621	235	260	495	φ310	8-φ22
XZ543X	10	787	φ406	φ362	φ324	31	2	1115	695	265	348	600	φ310	12-φ25
XZ543X	12	914	φ483	φ432	φ381	32	2	1201	731	315	398	670	φ310	12-φ25
XZ543X	14	854	φ533	φ476	φ413	35	2	1266	784	327	461	740	φ310	12-φ29
XZ543X	16	889	φ597	φ540	φ470	37	2	1625	940	432	510	810	φ460	16-φ29
XZ543X	18	1219	φ635	φ578	φ533	40	2	1982	1130	597	550	915	φ460	16-φ32
XZ543X	20	1219	φ699	φ635	φ584	43	2	1994	1130	610	590	940	φ460	20-φ32

产品用途：

　　将军阀、双关双断阀、双密封导轨阀适用于：航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。
