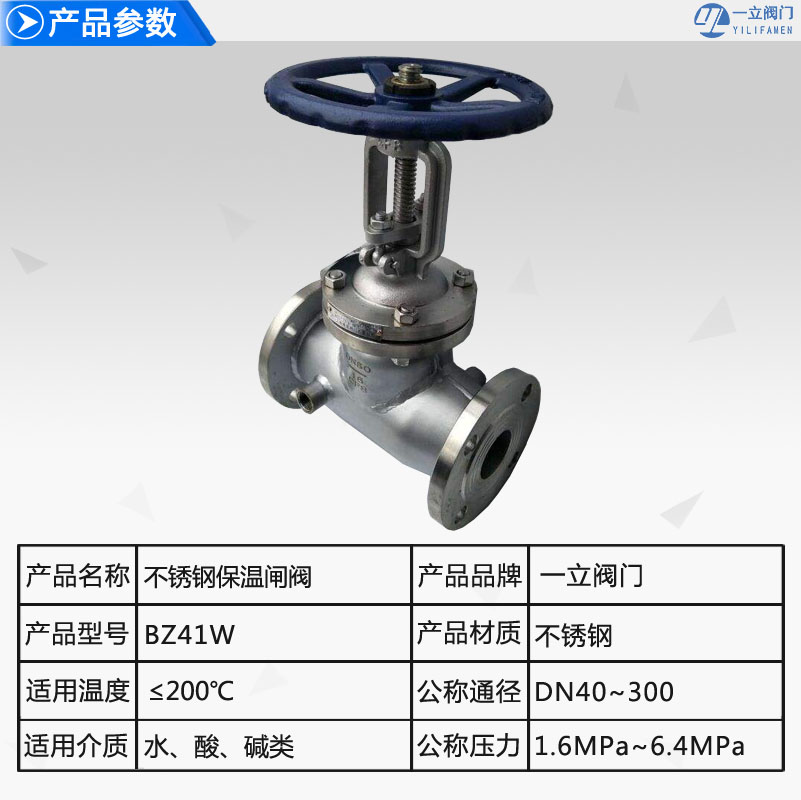

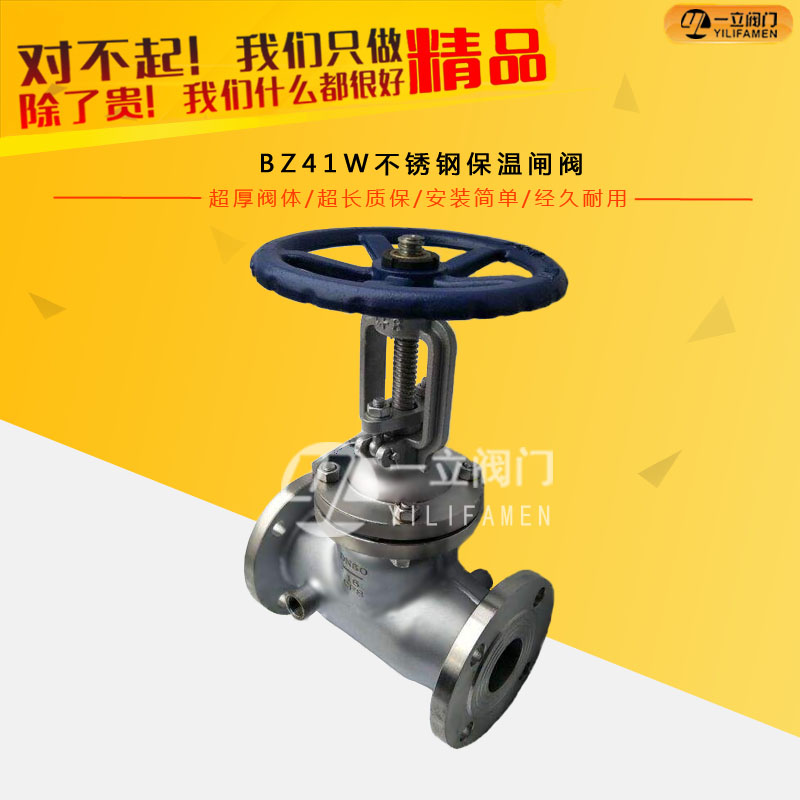

BZ41W不锈钢保温闸阀
- 产品概述： BZ41W不锈钢保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796
产品概述：
BZ41W不锈钢保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
应用规范：
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
| 型号 | 公称压力 | 工作温度℃ | 适用介质 | |||
| 强度(水)(MPa) | 密封(水)(MPa) | 低压密封(空气)(MPa) | ||||
|
BZ41H-16C BZ41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 酸、碱类 |
| BZ41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 酸、碱类 |
| BZ41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 酸、碱类 |
| BZ41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 酸、碱类 |
主要零件材质：
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨Graphite |
|
垫片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 Graphite+304 |
|
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
1.6MPa保温闸阀主要连接尺寸：
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
310 |
358 |
372 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
|
W |
mm |
200 |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
2.5MPa保温闸阀主要连接尺寸：
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
|
W |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |
4.0MPa保温闸阀主要连接尺寸：
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
| 型号 | 公称通径DN | 尺寸 | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
| BZ41W-16P(R) | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | |
| 50 | 250 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 280 | |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 300 | |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 320 | |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 360 | |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 400 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 450 | |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1145 | 560 | |
