Z45X软密封法兰闸阀

详细说明：软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种。通常在升降杆上有梯形螺纹，通过闸板中间的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩

咨询热线：0577-67313796

产品详情

详细说明：

软密封闸阀分为明杆软密封闸阀和暗杆软密封闸阀两种。通常在升降杆上有梯形螺纹，通过闸板中间的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2-1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置(即行程〉来确定。本类阀门在管道中一般应当水平安放。

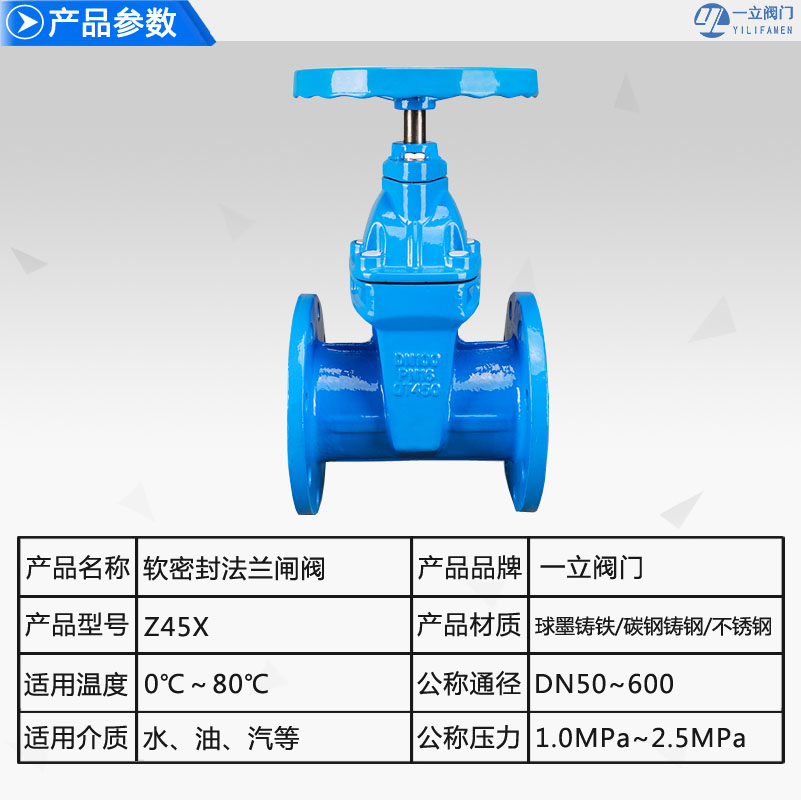

产品名称	Z45X,RVHX,RVCX软密封闸阀
产品型号	Z45X、RVHX、RVCX
公称通径	DN50～DN600
压力范围	PN10～PN25
阀体材质	铸铁，球墨铸铁，铸钢，不锈钢

1,阀体材质，应以铸铁，铸钢，不锈钢，316L为主，并注明牌号及铸铁实际的物理化学检测数据。

2,阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。

3,螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。

4,阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

5,密封面的材质

①软密封闸阀类别不一，密封方式及材质要求不一;

②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明;

③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据;

6,阀轴填料

①由于管网中的软密封闸阀，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果;

②阀填料亦应在承受频繁启闭时，密封效果的

③鉴于上述要求，阀轴填料力求终身不换或十多年不更换;

④填料若需更换，气动阀设计应考虑能有水压的状况下更换的措施。

软密封闸阀的操作机构：

3.1软密封闸阀操作时的启闭方向，一律应顺时针关闭。

3.2由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是口径阀门亦应在200-600转内。

3.3为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m。

3.4软密封闸阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

3.5软密封闸阀启闭程度的显示盘

①软密封闸阀启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目;

②指示盘针的材质在管理较好的情况下可用不锈钢板，否则为刷漆的钢板，切勿使用铝皮制作;

③指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以铆钉锁定。

3.6若软密封闸阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业

应用范围：

弹性座封软密封闸阀适用于生活饮用水系统、食品行业、工业给排水及污水处理、天燃气与煤气等，软密封闸阀也可用于自来水、污水、建筑、石油、化工、食品、轻纺、电力、船舶、治金、能源系统等流体管线上。

结构特点：

平底式阀座

软密封闸阀底部采用全流域直通式流道设计，等同于直管道，无滞流凹腔结构，流阻小，确保流体畅通，不易沉积杂物，也不会对介质造成二次污染。

全包覆闸板：

闸板采用球铁QT500-7骨架整体包覆橡胶，成熟的硫化的硫化工艺，将闸板铁芯与流体隔离。包覆紧密可靠，其结合强度符合要求，即使受到频繁的挤压应力橡胶也不会脱落。

阀杆螺母与闸板两体式结构，保证足够自由度，启闭灵活并无卡阻现象。

在线更换密封圈：

轴封结构，全开时可在线不停水更换密封圈；

可靠的上密封：

阀杆与顶盖间的上密封，采用“内3外2”共五道“O”型密封圈结构，与传统闸阀的填料密封结构相比，密封紧密可靠，磨擦阻力大幅减小。

防腐性能：

壳体（球铁QT500-7）内外表面静电喷涂环氧树脂粉末，涂层均匀牢固，露铁；中腔连接螺栓顶部封胶，隔绝螺栓与环境的接触，以防腐蚀。

食品级卫生要求：

闸阀内腔喷涂环氧树脂粉末，符合标准；阀杆、阀杆螺母等内件采用不锈钢或青铜，不受水腐蚀；包覆橡胶符合饮用水卫生标准

附加功能：

可提供阀门开度指示、地下直埋、防盗锁控等附加功能。

标准规范：

设计制造标准：CJ/T 216-2005、JB/T6376-2005

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

零件材料与工况：

序号NO	零件号码Number	零件名称Name	材质Material
1	RV-01	阀体	球墨铸铁、灰铸铁
2	RV-02	密封圈	NBR
3	RV-03	阀盖	球墨铸铁、灰铸铁
4	RV-04	O-RING	NBR
5	RV-05	防尘罩	NBR
6	RV-06	固定螺栓	钢制或镀锌螺栓
7	RV-07	传动帽	球墨铸铁、灰铸铁
8	RV-08	阀门	球墨铸铁外覆EPDNM或NBR
9	RV-09	铜螺母	青铜
10	RV-10	阀杆	2Cr13
11	RV-11	螺栓	钢制或镀锌螺栓
12	RV-12	O-RING	NBR
13	RV-13	止推轴承	青铜
14	RV-14	O-RING	NBR
15	RV-15	轴盖	球墨铸铁、灰铸铁
16	RV-16	螺栓	镀锌螺栓
17	RV-17	手轮	灰铸铁

主要外形连接尺寸及重量：

产品代号	公称通径	L	D1	D2		D3		Hmax	B	F	N-φd		螺栓
产品代号	公称通径	L	D1	1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa	Hmax	B	F	1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa
RVC(H)X-005	50	178	99	125		165		340	19	3	4-19		M16
RVC(H)X-0065	65	190	118	145		185		370	19	3	4-19		M16
RVC(H)X-0080	80	203	132	160		200		410	19	3	8-19		M16
RVC(H)X-0100	100	229	156	180		220		450	19	3	8-19		M16
RVC(H)X-0125	125	254	184	210		250		480	19	3	8-19		M16
RVC(H)X-0150	150	267	211	240		285		550	19	3	8-23		M20
RVC(H)X-0200	200	292	266	295		340		630	20	3	8-23	12-23	M20
RVC(H)X-0250	250	330	319	350	355	405		750	22	3	12-23	12-28	M20	M24
RVC(H)X-0300	300	356	370	400	410	460		820	24.5	4	12-23	12-28	M20	M24
RVC(H)X-0350	350	381	429	160	470	520		980	26.5	4	16-23	16-28	M20	M24
RVC(H)X-0400	400	406	480	515	525	58		1010	28	4	16-28	16-31	M24	M27
RVC(H)X-0450	450	432	530	565	585	640		1270	30	4	20-28	20-31	M24	M27
RVC(H)X-0500	500	457	585	620	650	715		1270	31.5	4	20-28	20-34	M24	M30
RVC(H)X-0600	600	508	685	725	770	810	840	1390	36	5	20-31	20-37	M27	M33
