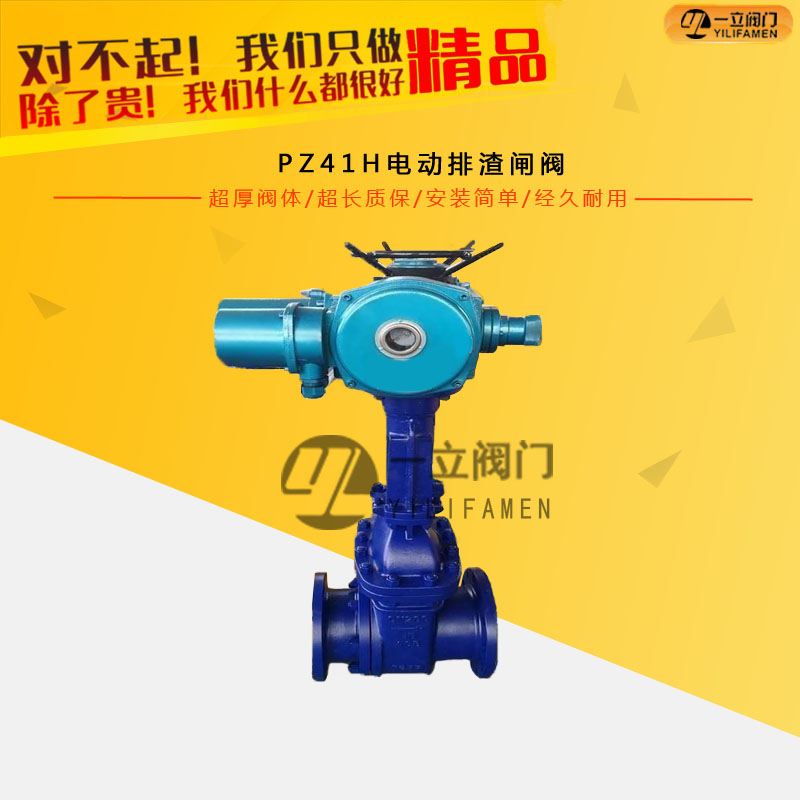

PZ41H电动排渣闸阀

  • 产品用途: 排渣闸阀适用于公称压力P N 1.6~6.4Mpa,工作温度0~100℃的火力电站水利排渣系统及水利工程的灰浆排放系统管路上,切断或接通管路中听介质,适用介质为:灰水混合物,
  • 咨询热线:0577-67313796
  • 产品详情




产品用途:

      排渣闸阀适用于公称压力P N 1.6~6.4Mpa,工作温度0~100℃的火力电站水利排渣系统及水利工程的灰浆排放系统管路上,切断或接通管路中听介质,适用介质为:灰水混合物,渣水混合物(渣水比1:6,最大粒度<50 mm)。

产品特点:

1、  适用于石油化工、冶金、矿山、电力、输煤厂、水泥厂、水处理等行业。
2、  闸板、阀座密封面材料均采用结构陶瓷制造,可耐磨损、腐蚀和抗高温蠕变、抗热震性,实现长寿命免维护。
3、  排渣阀阀体下部分带有排渣口,在关闭的情况下由于管道压力冲向排渣口是渣子彻底排出,不会有灰渣留在阀底,使闸板完全密封。

产品优点:

1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接
2、启闭件采用半密封副强制密封,性能优良
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性
6、中大口径设置滚动轴承,启闭轻松。

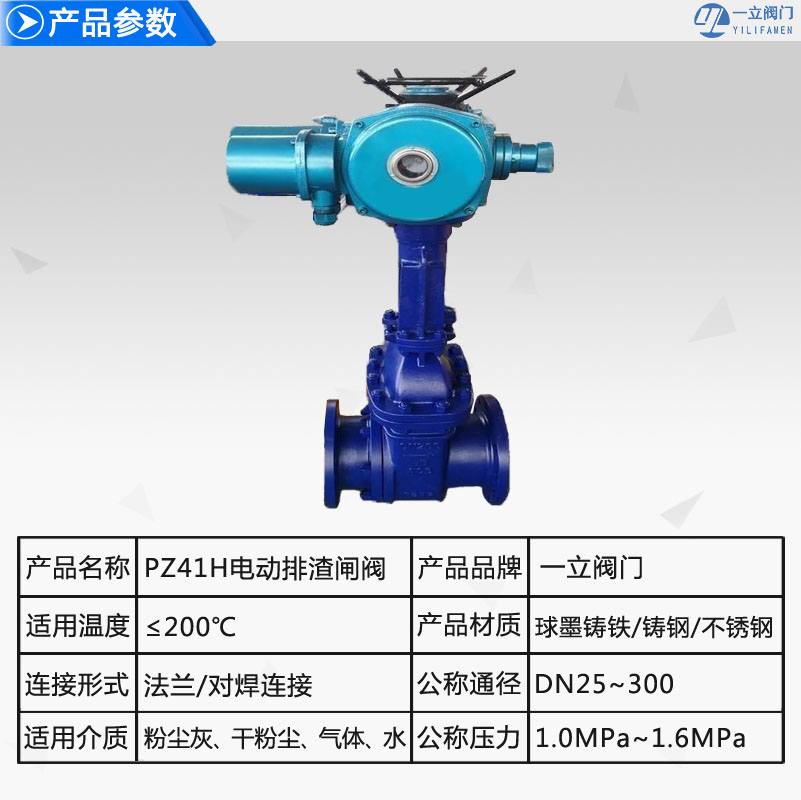

产品参数:

公称压力1.0—1.6MPa
气动执行器工作压力:0.4~0.6MPa
适用温度≤200℃(另有耐高温型最高可耐400℃高温)
适用介质:粉煤灰、干粉尘、气体、水等
适用范围:火力发电厂干灰系统、仓泵出料输送。
化工、冶金、造纸、制药等行业中散状物料输送系统。
各类有磨损的介质在管道上作启闭之用。

性能参数:

工作温度

≤100℃

阀体材料

碳钢WCB

适用介质

灰渣水混合物,渣水比≥1:15,最大类径≤50mm


工作原理:

PZ41H排渣闸阀过流部件材质跟普通闸阀不一样,耐磨性要好。另外结构上也不一样,不能存渣,一般在出口底部设有排渣沟,利于排渣。采用明杆楔式刚性单闸板,阀座密封面材料为硬质合金(碳钢 钴铬钨),适用于电厂、冶金和水泥等行业的煤粉、灰渣等物料的输送管线,起到截止和通流的作用。

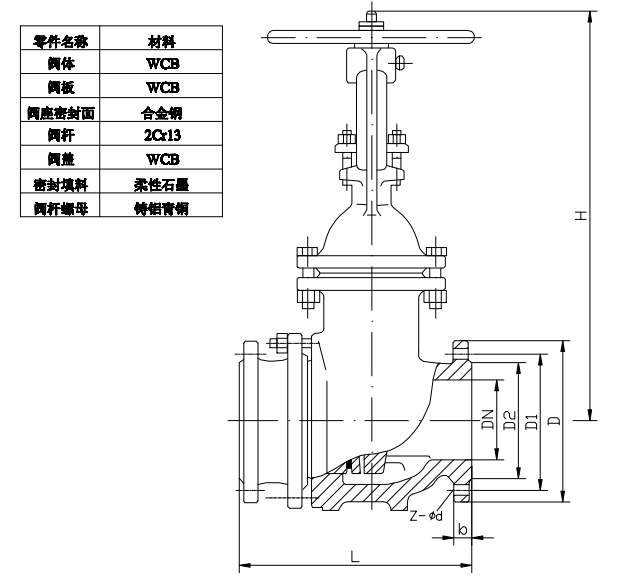

产品结构:



连接尺寸:

型号

公称通径
DN/mm

主要尺寸

L

D

D1

D2



Z-φd

H

PZ41H-10C
PZ41H-16C

50

250

165

125

102

20

4-φ18

335

80

280

200

150

133

22

8-φ18

510

100

300

220

180

150

24

8-φ18

685

150

350

285

240

212

28

8-φ22

790

200

400

340

295

268

30

12-φ22

885

250

450

405

355

320

32

12-φ26

1015

300

500

460

41O

370

34

12-φ26

1190

350

550

520

470

430

38

16-φ26

1350

400

600

580

525

482

40

16-φ30

1460

500

700

715

650

585

46

20-φ33

1820
