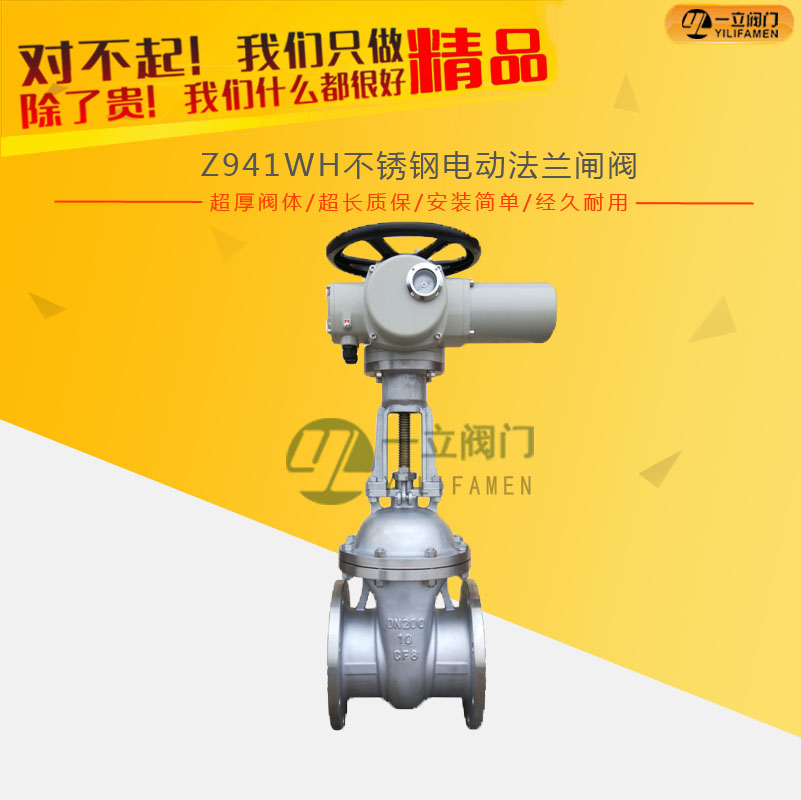

Z941WH不锈钢电动法兰闸阀

产品概述：普通型电动法兰闸阀是由闸阀阀体配用DZW电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀适用于公称压力PN1.6～16.0MPa工作温度-29℃

咨询热线：0577-67313796

产品详情

产品概述：

普通型电动法兰闸阀是由闸阀阀体配用DZW电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。

产品特点：

1、阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，值得信赖,使用安全可靠。

2、阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。

3、阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。

4、阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。

5、电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

6、手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。

7、阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。

8、初次安装和调试时，必须手动把阀门开到约一半的位置，以免电机相序接反导致阀门或电装损坏。

产品执行器特点：

1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。

2、工作环境：

（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。

（2）相对湿度：≤90%（25℃时）。

（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）

产品性能规范：

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）	工作温度(℃)	适用介质
Z941H-16C Z941W-16P(R)	1.6	2.4	1.8	0.6	425	硝酸类
Z941W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z941W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z941W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

产品名称	Z941H、Z941W、Z941Y电动闸阀
产品型号	Z941H、Z941W、Z941Y
公称通径	DN50-600mm
压力范围	1.6-6.4MPa
阀体材质	铸钢、不锈钢

设计规范：

设计与制造		GB/T12234
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
标志		GB/T12220
供货		JB/T7928

主要零件材料：

阀体、阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度(≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸类、碱类	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、磷酸	200

尺寸表：

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值			电装型号
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	质量(kg)	电装型号
1.6	50	250	160	125	100	/	16	3	/	4-φ18	590	678	90	DZWl0A
	65	265	180	145	120	/	18	3	/	4-φ18	590	693	96	DZWl5A
	80	280	195	160	135	/	20	3	/	8-φ18	590	755	108	DZW20A
	100	300	215	180	155	/	20	3	/	8-φ18	590	820	126	DZW20A
	150	350	280	240	210	/	24	3	/	8-φ23	590	994	199	DZW20A
	200	400	335	295	265	/	26	3	/	12-φ23	590	1138	254	DZW30A
	250	450	405	355	320	/	30	3	/	12-φ25	810	1409	310	DZW45A
	300	500	460	410	375	/	30	4	/	12-φ25	810	1588	391	DZW60
	350	550	520	470	435	/	34	4	/	16-φ25	830	1755	729	DZW90
	400	600	580	525	485	/	36	4	/	16-φ30	830	1902	992	DZWl20
	450	650	640	585	545	/	40	4	/	20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608	/	44	4	/	20-φ34	870	2276	1222	DZW250
	600	800	840	770	718	/	48	5	/	20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100	/	20	3	/	4-φ18	590	678	95	DZWl0A
	65	265	180	145	120	/	22	3	/	4-φ18	590	693	99	DZWl5A
	80	280	195	160	135	/	22	3	/	8-φ18	590	755	113	DZW20A
	100	300	230	190	160	/	24	3	/	8-φ23	590	820	132	DZW20A
	150	350	300	250	218	/	30	3	/	8-φ25	590	934	206	DZW30A
	200	400	360	310	278	/	34	3	/	12-φ25	590	1138	257	DZW30A
	250	450	425	370	332	/	36	3	/	12-φ30	810	1409	317	DZW45A
	300	500	485	430	390	/	40	4	/	16-φ30	810	1588	412	DZW60A
	350	550	550	490	448	/	44	4	/	16-φ34	830	1750	750	DZW90
	400	600	610	550	505	/	48	4	/	16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555	/	50	4	/	20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610	/	52	4	/	20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718	/	56	5	/	20-φ41	870	2474	1522	DZW250
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	52	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	DZW90

产品装配要求：

1、装配用工具必须在装配前进行脱脂清洗，保证洁净；

2、装配工人必须身着洁净的纯棉工作服，头戴纯棉帽，头发不能外漏，脚穿干净鞋子，手戴塑胶手套，脱脂；

3、安装车间必须保证洁净，或者搭建临时的洁净区域，例如用新购的彩条布或者塑料薄膜等，防止在安装过程中有灰；

4、装配完成的阀门用氮气至少吹扫1分钟；

5、气密试验合格后进行包封，用干净聚乙烯帽密封，聚乙烯帽使用前应用有机。
