PZ73X/H-10C手动铸钢刀型闸阀_浙江一立阀门有限公司

PZ73X/H-10C手动铸钢刀型闸阀

产品概述：手动刀型闸阀简称刀闸阀，其在具备闸阀的所有功能下而又拥有与蝶阀一样的超短型结构而称为刀闸阀。闸板底端加工厂刀刃，使其具有优越的截断及密封性能。非常适用于

咨询热线：0577-67313796

产品详情

产品简介：

手动刀型闸阀简称刀闸阀，其在具备闸阀的所有功能下而又拥有与蝶阀一样的超短型结构而称为刀闸阀。闸板底端加工厂刀刃，使其具有优越的截断及密封性能。非常适用于浆料、粉粒料、纤维、渣水混合物等带有颗粒物流体，广泛应用于造纸、煤化工、工业排水、城市污水处理、飞灰处理、食品、矿山等要求较为苛刻的工况条件。
PZ73X、PZ73F、PZ73H、PZ73Y手动刀型闸阀又称刀型闸阀/刀形闸阀，刀型浆液阀，从八十年代进入我国。在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。刀闸阀根据应用不同可分为：手动刀闸阀、气动刀闸阀、电动刀闸阀、伞齿轮刀闸阀、对夹式刀闸阀、法兰式刀闸阀、链轮式刀闸阀、电液动刀闸阀、手动浆液阀、液动浆液阀、气动浆液阀、螺旋闸门、暗杆刀闸阀、刀型闸阀/刀形闸阀等。刀闸阀从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、等管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。

产品特点：

超短型结构，节约成本，结构紧凑，外型美观，体积小，重量轻；

优越的截断性能与密封性能；

安装空间要求低，拆卸维护方便；

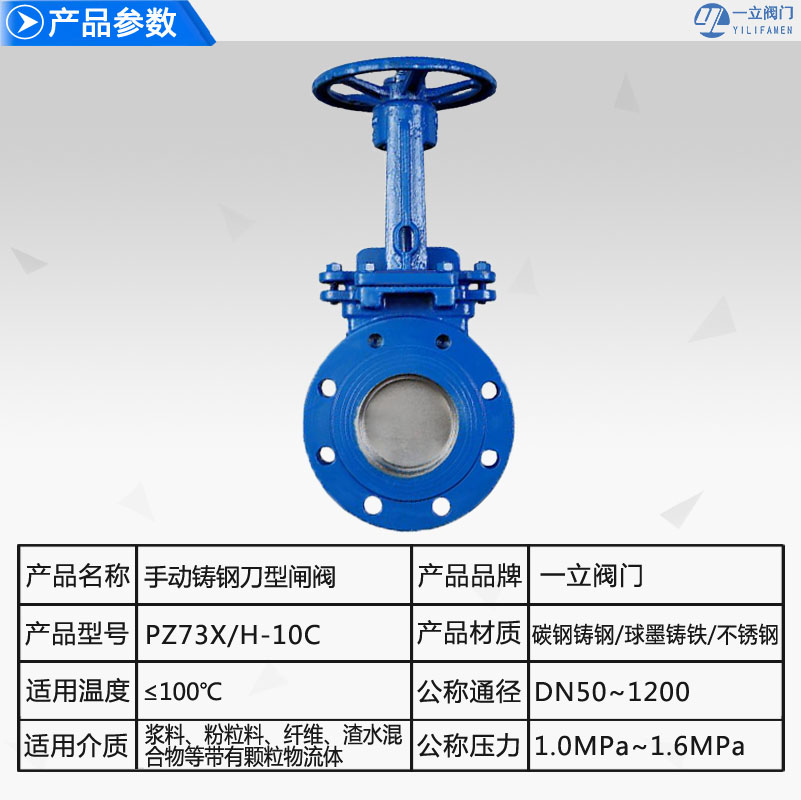

技术参数：

产品名称	PZ73X,PZ73F,PZ73H,PZ73Y手动刀型闸阀
产品型号	PZ73X,PZ73F,PZ73H,PZ73Y
公称通径	DN50-1200mm
压力范围	1.0-1.6MPa
阀体材质	铸铁，球墨铸铁，铸钢，不锈钢

连接形式：对夹式连接；

驱动方式：手轮驱动；

公称压力：PN1.0～1.6MPa；

公称通径：DN50～1200mm；

适用温度：≤100℃；

适用介质：浆料、粉粒料、纤维、渣水混合物等带有颗粒物流体。

结构图及连接尺寸：

公称压力	DN	L	D1	D2	H	A	B	C	D	Z-M	电装型号
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	225	280	850	215	175	363	197	R-M16	D715
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	227	16-M20	DZ45
	500	114	568	600	1800	240	235	437	227	16-M20	DZ60
	600	114	670	705	2100	240	235	437	227	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	27-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M30	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	240	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	227	16-M22	DZ45
	450	89	532	565	1600	240	235	437	227	20-M22	DZ45
	500	114	585	620	1800	240	235	437	227	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	283	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258

可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

咨询：PZ73X/H-10C手动铸钢刀型闸阀
