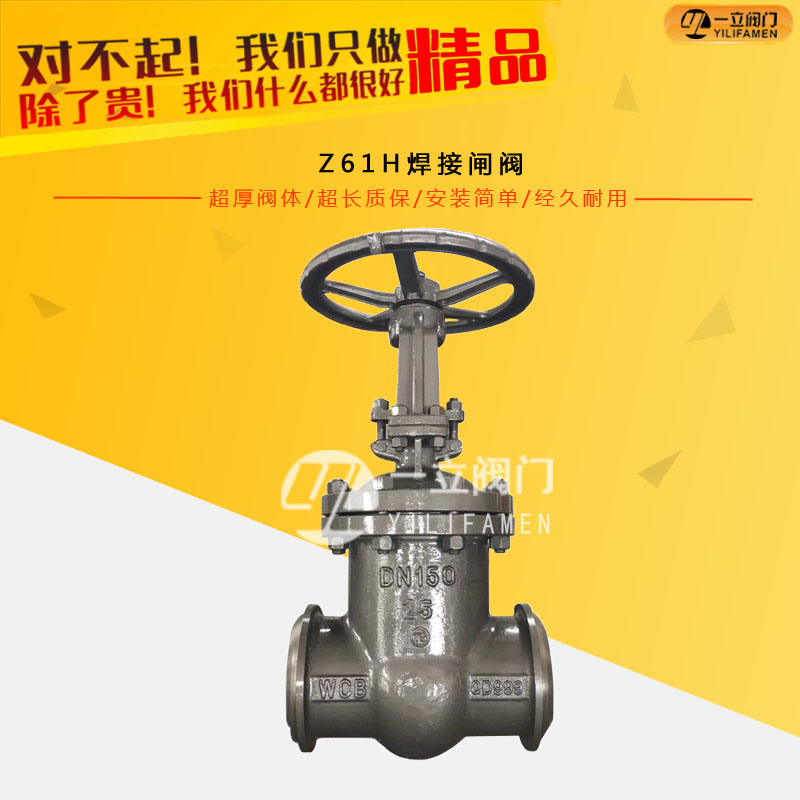

Z61H焊接闸阀

产品概述： Z61H闸阀是一种非常常见的一种国标、美标型手动阀门，在管道上闸阀是我们在开启与关闭当中不可缺少的一类手动开关阀。闸阀是指关闭件（闸板）沿通道轴线的垂直方向

咨询热线：0577-67313796

产品详情

产品概述：

　　Z61H闸阀是一种非常常见的一种国标、美标型手动阀门，在管道上闸阀是我们在开启与关闭当中不可缺少的一类手动开关阀。闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动的阀门，在管路上主要作为切断介质用，即全开或全关使用。一般，闸阀不可作为调节流量使用。它可以适用低温低压也可以适用于高温高压，并可根据阀门的不同材质用于各种不同的介质。但闸阀一般不用于输送泥浆等介质的管路中。

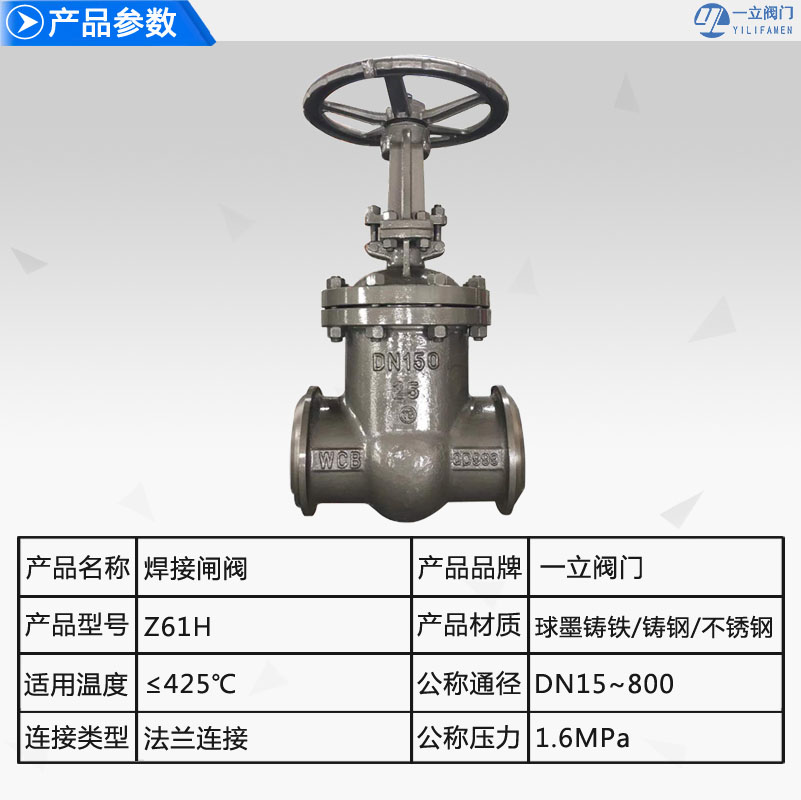

技术参数：

公称压力 PN/MPa	试验压力
公称压力 PN/MPa	壳体强度试验	上密封试验	密封试验
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	8.6	7.0	7.0
10.0	15.0	11.0	11.0

结构特点

1设计了真空密封结构填料室，使系统与大气隔离，具有良好的环保性能。

2选材考究，符全国内外相关标准，材料的质量高。

3密封副配对先进合理，提高了密封性能，使用寿命长。

4启闭件采用平行闸板双向弹性密封，摩擦力小，启闭轻松，维修方便，密封可靠，性能优良。

5阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

6法兰垫片采用复合材料，膨胀系数大、气密性能好、保证系统与大气隔离可靠。

主要外形尺寸和连接尺寸以及重量：

公称通径 DN	公称压力 PN	主要外形尺寸和连接尺寸/mm						重量/kg Weight
公称通径 DN	公称压力 PN	L	H	D	D0	∝	W	重量/kg Weight
50	2.5	250	345	64	49	37o30’	250	24
65		270	395	82	66	37o30’	250	36
80		280	425	95	78	37o30’	300	52
100		300	51O	117	100	37o30’	300	67
125		325	570	144	125	37o30’	350	95
150		350	725	172	151	37o30’	350	135
200		400	820	223	201	37o30’	400	210
250		450	890	278	253	37o30’	450	300
300		500	1070	330	303	37o30’	550	395
350		550	1320	382	351	37o30’	650	530
400		600	1450	432	398	37o30’	750	685
450		650	1560	484	450	37o30’	750	906
500		700	1720	535	498	37o30’	850	1130
600		809	1880	638	600	37o30’	900	1387
700		900	2083	738	700	37o30’	950	1894
800		1OOO	2590	840	800	37o30’	1000	2621
50	4.0	250	345	64	48	37o30’	300	30
65		270	395	82	66	37o30’	300	42
80		280	425	95	78	37o30’	350	57
100		300	51O	117	1OO	37o30’	350	75
125		325	570	144	125	37o30’	400	105
150		350	725	172	151	37o30’	400	150
200		400	820	223	199	37o30’	450	232
250		450	890	278	251	37o30’	550	330
300		500	1070	330	301	37o30’	650	430
350		550	1320	382	349	37o30’	750	570
400		600	1450	432	396	37o30’	850	730
50	6.4	250	350	64	48	37o30’	300	34
65		280	405	82	65	37o30’	300	48
80		310	435	95	76	37o30’	350	65
100		350	515	117	98	37o30’	400	81
125		400	580	150	128	37o30’	400	112
150		450	735	172	149	37o30’	450	161
200		550	835	223	197	37o30’	550	255
250		650	905	278	245	37o30’	650	390
300		750	1080	330	293	37o30’	750	515
350		850	1340	382	341	37o30’	800	695
400		950	1460	432	386	37o30’	900	885
50	10.0	250	350	64	48	37o30’	300	37
65		280	405	82	63	37o30’	300	52
80		310	435	95	74	37o30’	350	70
100		350	515	117	97	37o30’	400	86
125		400	580	150	124	37o30’	400	118
150		450	735	172	144	37o30’	450	168
200		550	835	223	189	37o30’	550	263
250		650	905	278	235	37o30’	650	405
300		750	1080	330	281	37o30’	750	536
350		850	1340	382	333	37o30’	850	732
400		950	1460	432	376	37o30’	950	947
