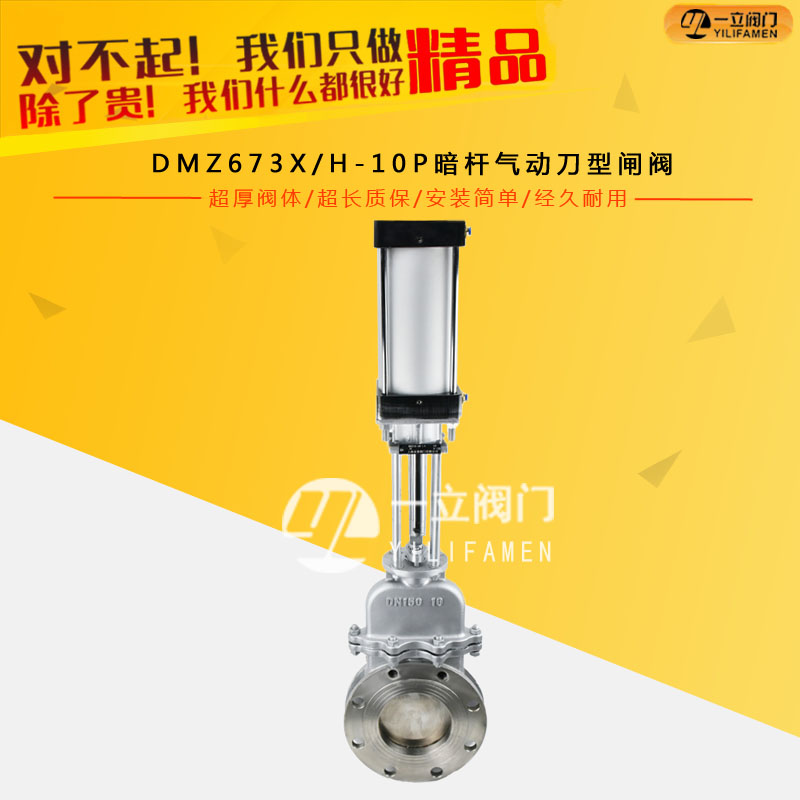

DMZ673XH-10P暗杆气动刀型闸阀

产品概述：气动暗杆刀型闸阀|暗板刀型闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品

咨询热线：0577-67313796

产品详情

产品概述：

气动暗杆刀型闸阀|暗板刀型闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。

刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，。

此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构（见图一），使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。

此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。

特别适合在粉尘及干燥的恶劣环境中长期正常工作。注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。

主要零部件材质：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

主要性能规范：

公称压力	PN
壳体试验	1.5XPN
密封试验	1.1XPN
工作温度	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质	纸浆、污水、煤煤气等

外形及连接尺寸：

公称压力	DN	L	D1	D2	H	A	B	C	D	Z-M	电装型号
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	225	280	850	215	175	363	197	R-M16	D715
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	227	16-M20	DZ45
	500	114	568	600	1800	240	235	437	227	16-M20	DZ60
	600	114	670	705	2100	240	235	437	227	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	27-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M30	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	240	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	227	16-M22	DZ45
	450	89	532	565	1600	240	235	437	227	20-M22	DZ45
	500	114	585	620	1800	240	235	437	227	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	283	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258

产品标准:

设计制造:JB/T8691-1998

结构长度: GB/T15188.2-94

法兰连接: GB/T9113.1-2000 JB/T79-94

试验与验收: GB/T13927-92

气动装置参数：

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）

2、接近开关

3、气源处理三联件（包括减压阀、过滤器、油雾器）

4、电/气阀门定位器（调节型用）

安装使用

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓,要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
