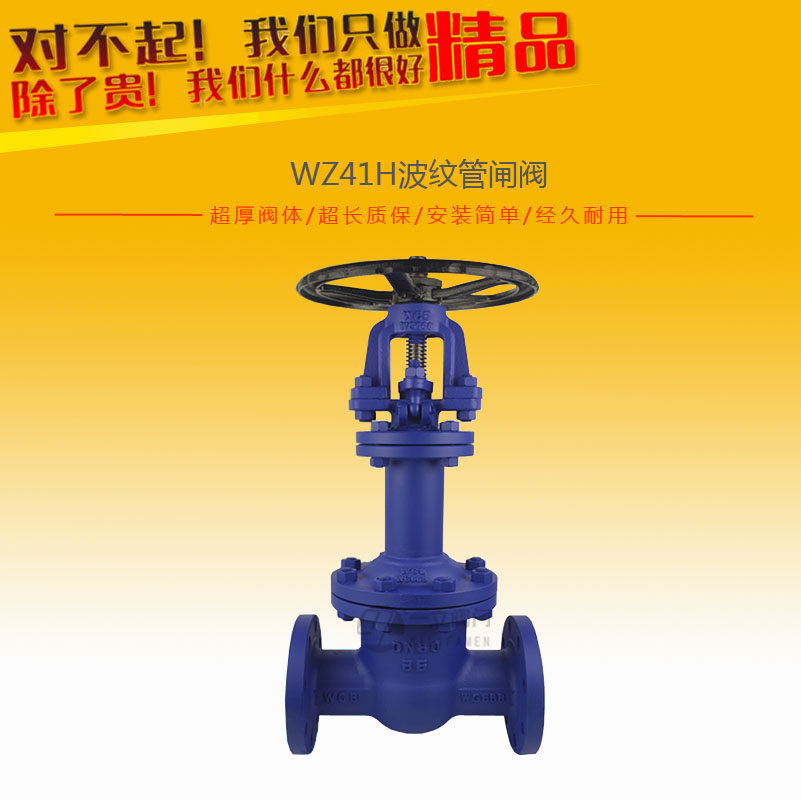

WZ41H波纹管闸阀

产品概述： WZ41H波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管闸阀 WZ41H适用于公称压力150Lb

咨询热线：0577-67313796

产品详情

产品概述：
WZ41H波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管闸阀WZ41H适用于公称压力150Lb-900Lb，工作温度-20℃-425℃的石油、化工、制药、化肥、电力行业等各种工况的管路上。美标波纹管阀门适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。
波纹管闸阀采用波纹管密封的设计。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率增加生产设备安全性，减少了维护费用及频繁的维护保养。还提供了清洁安全的工作环境。适用于公称压力PN1.6～4.0MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

产品特点：
1、波纹管密封闸阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
2、双重的密封设计（波纹管填料）若波纹管失效，阀杆填料也会避免泄露，并符合国际密封标准。
3、阀盖上自带有加脂接头，可直接对阀杆，螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
4、人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠。

产品特点：
1、双重的密封设计（波纹管填料）若波纹管失效，阀杆填料也会避免。
2、杜绝外泄漏并符合国际密封标准。
3、没有流体损失降低能源损失提高工厂设备安全。
4、使用寿命长减少维护次数降低经营成本。
5、坚固耐用的波纹管密封设计保证阀杆的零泄漏提供无需维护的条件。

零部件材料：

序号	名称	材质
1	阀体	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	阀板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	垫片	柔性石墨不锈钢
5	双头螺栓	ASTM 193-B7、A320-B8、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	阀盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波纹管组件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料压盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	ASTM A536 Gr.60-40-18、A216-WCB

技术规范：

设计标准	GB12234
结构长度	GB12221
连接法兰	GB9113、JB79、HG20596
试验和检验	?JB/T 9092、GB/T13927

试压规范：

公称压力（MPa）	壳体试验压力（MPa）	密封试验压力（MPa）	适用温度（℃）	使用介质
1.6	2.4	1.76	≤350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

连接尺寸：

型号	WZ41H、WZ41Y-150LB
压力等级	150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口径	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	42	55	70	100	140	180	250	350	450
