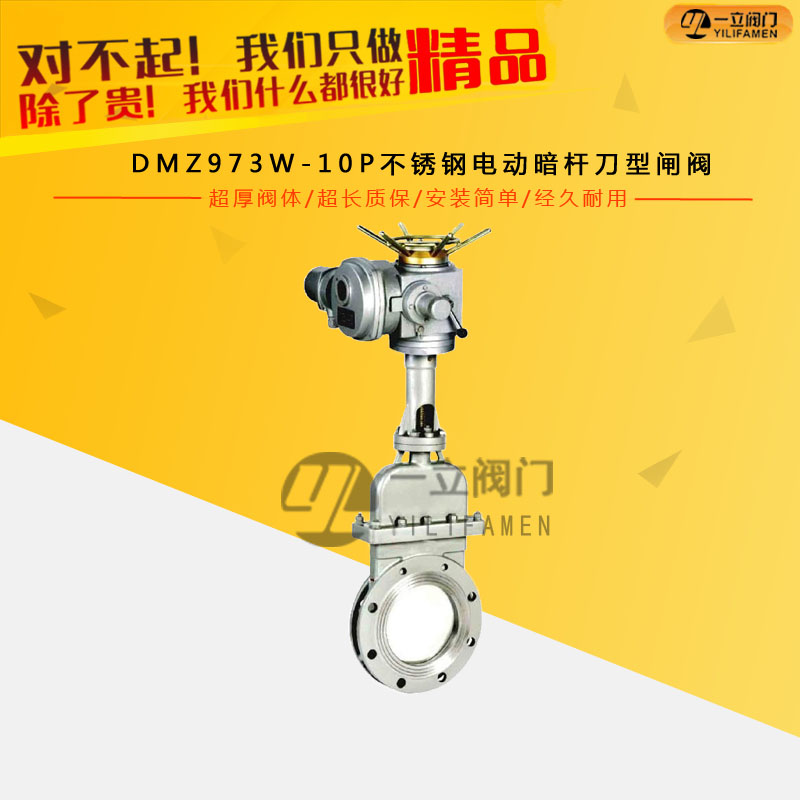

DMZ973W-10P不锈钢电动暗杆刀型闸阀

产品概述： DMZ973X、DMZ973F、DMZ973H、DMZ973Y、DMZ973W电动暗杆刀型闸阀又称刀型闸阀/刀形闸阀/插板阀，刀型浆液阀，从八十年代进入我国。在不到二十年的时间里，其使用范围从普通领域

咨询热线：0577-67313796

产品详情

产品概述：

DMZ973X、DMZ973F、DMZ973H、DMZ973Y、DMZ973W电动暗杆刀型闸阀又称刀型闸阀/刀形闸阀/插板阀，刀型浆液阀，从八十年代进入我国。在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。刀闸阀根据应用不同可分为：手动刀闸阀、气动刀闸阀、电动刀闸阀、伞齿轮刀闸阀、对夹式刀闸阀、法兰式刀闸阀、链轮式刀闸阀、电液动刀闸阀、手动浆液阀、液动浆液阀、气动浆液阀、螺旋闸门、暗杆刀闸阀、刀型闸阀/刀形闸阀等。刀闸阀从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。

产品特点：

1、超短结构长度，节省材料，可使管路系统整体重量大大减轻。

2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。

3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。

4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。

5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

应用范围：

采矿、钢铁工业——用于煤浆、滤碴浆等。

净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

造纸工业——用于任何浓度纸浆、料水混合物。

制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。

电站除灰——用于灰渣浆。

设计制造标准：

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

性能参数：

产品名称	电动暗杆刀型闸阀、电动暗杆插板阀
产品型号	DMZ973X,DMZ973F,DMZ973H,DMZ973Y
公称通径	DN50-1200mm
压力范围	1.0-1.6MPa
阀体材质	铸铁，球墨铸铁，铸钢，不锈钢

公称压力	PN
壳体试验	1.5 Mpa
密封试验	1.1 Mpa
工作温度	橡胶≤80℃四氟密封≤180℃ 硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

零件材料：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

连接尺寸：

公称压力	DN	L	D1	D2	H	A		C	D	Z-M	电装型号
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	225	280	850	215	175	363	197	R-M16	D715
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	227	16-M20	DZ45
	500	114	568	600	1800	240	235	437	227	16-M20	DZ60
	600	114	670	705	2100	240	235	437	227	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	27-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M30	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	240	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	227	16-M22	DZ45
	450	89	532	565	1600	240	235	437	227	20-M22	DZ45
	500	114	585	620	1800	240	235	437	227	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	283	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258

咨询：DMZ973W-10P不锈钢电动暗杆刀型闸阀
