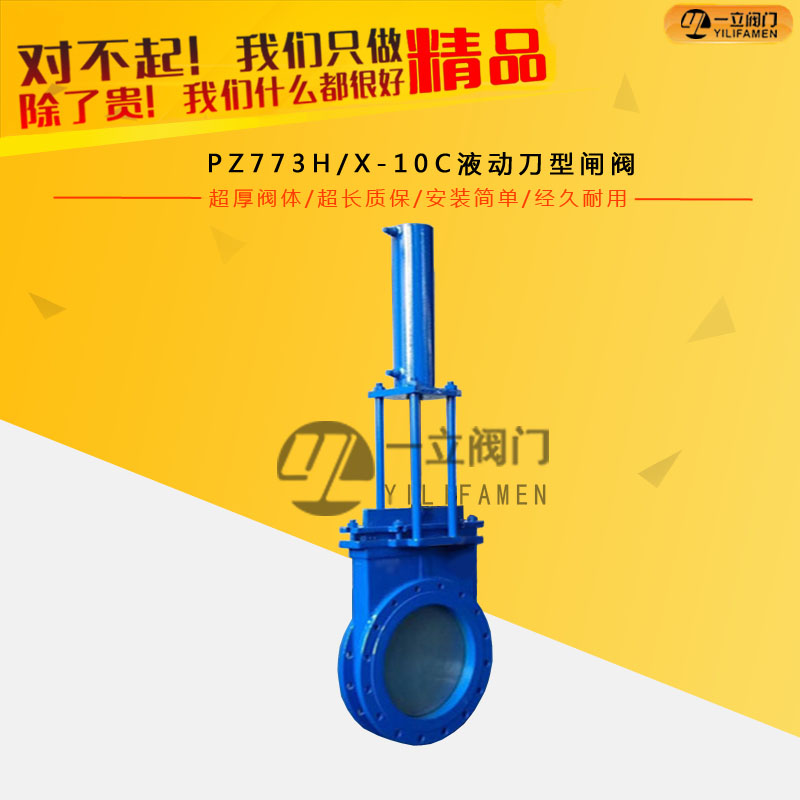

PZ773H/X-10C液动刀型闸阀

产品说明及工作原理：液动刀闸阀又名液动刀型闸阀，液动刀形闸阀，由是由液压缸活塞杆连接阀门闸板，其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔

产品说明及工作原理：

液动刀闸阀又名液动刀型闸阀，液动刀形闸阀，由是由液压缸活塞杆连接阀门闸板，其操作原理手动驱动液压泵手柄把液压油通过手动换向阀压入液压缸的上下腔来带动活塞杆做上下动作，从而带动闸板的启闭来达到阀门开关作用。

产品特点：

1.提升式的闸板密封面，可刮除密封面上的粘着物，自动清理杂物。

2.不锈钢闸板可防止腐蚀引起的密封泄漏。

3.硬质全金密封面能保证密封耐磨性能和要求。

4.阀体密封面没有凹槽，不产生积留物，能保证开启灵活。

5.短结构长度，可节省原料、安装空间也有效支持管道强度。

6.科学的上密封填料函设计，使上密封安全有效，经久耐用。

7.三角形的支架节省原材料，保证需要的力学性能。

8.阀体上的导向块使闸板正确运动，四个挤压块保证闸板有效密封。

9.阀体加强筋设计提高阀体的强度。

10.不锈钢阀杆经久耐用，双头螺栓使启闭更为迅速。

11.可任意选用驱动机构。

12.150以上口径，采用全封闭结构，更能有效开启和防止泄漏。

13.氟橡胶密封面能达到密封效果,提高使用温度。

14.橡胶密封面直接硫化在阀体内,不会脱落。

性能参数：

型号：PZ773H-10C、PZ773X-10C、PZ773F-10C

公称压力：0.6MPa, 1.0MPa, 1.6MPa, ANSI 150LB

公称通径：DN50-DN600

阀体材质：铸钢、304不锈钢、316不锈钢、316L不锈钢、2520

内件材质：2Cr13、304不锈钢、316不锈钢、316L不锈钢、2520

阀座材质：本体金属密封、橡胶、四氟、硬质合金

驱动方式：手轮、链轮、伞齿轮、电动、气动、电液动

连接方式：法兰、对夹

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

连接尺寸：

注意事项：

1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2.各连接部位螺栓，要求均匀拧紧；

3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5.用户在安装阀门时，必须预留阀门驱动的必要空间；

6.驱动装置的接线须按线路图进行；

7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
