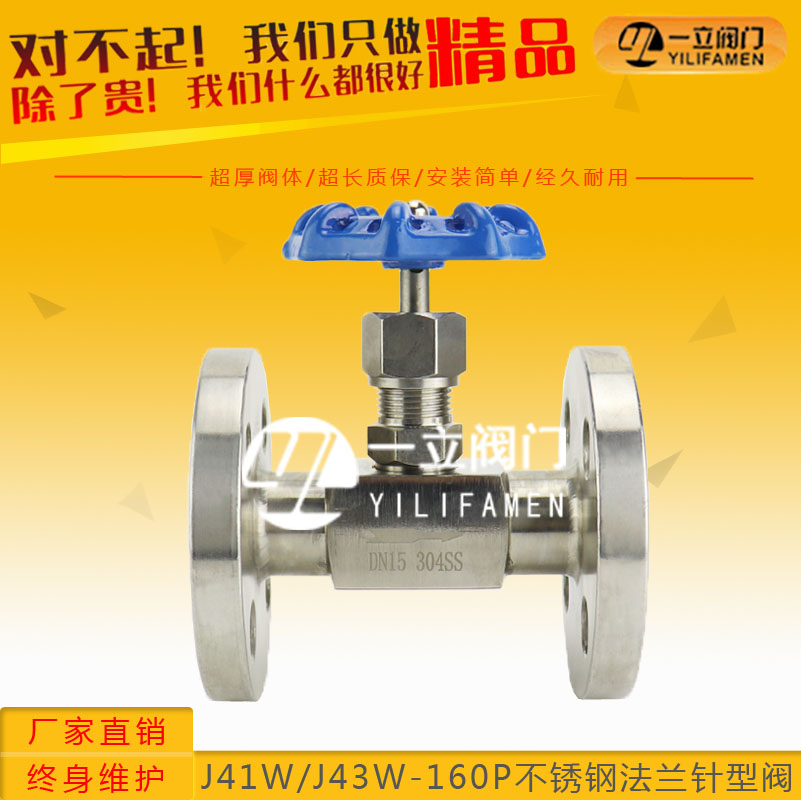

J41W/J43W-160P不锈钢法兰针型阀
- 针型阀J43W说明： 针型阀J43W-160P/320P主要针对压缩天然气加气站或者高压气体，使用介质为高压压缩天然气而开发研究的，特殊高压截止阀。法兰针型阀J43W/H主体采用高压冲击锻打，壳体
- 咨询热线：0577-67313796
-
专业流体成套阀门设备供应商
国内外阀门行业引领者
- 全国服务热线：
0577-67313796
国内外阀门行业引领者
0577-67313796

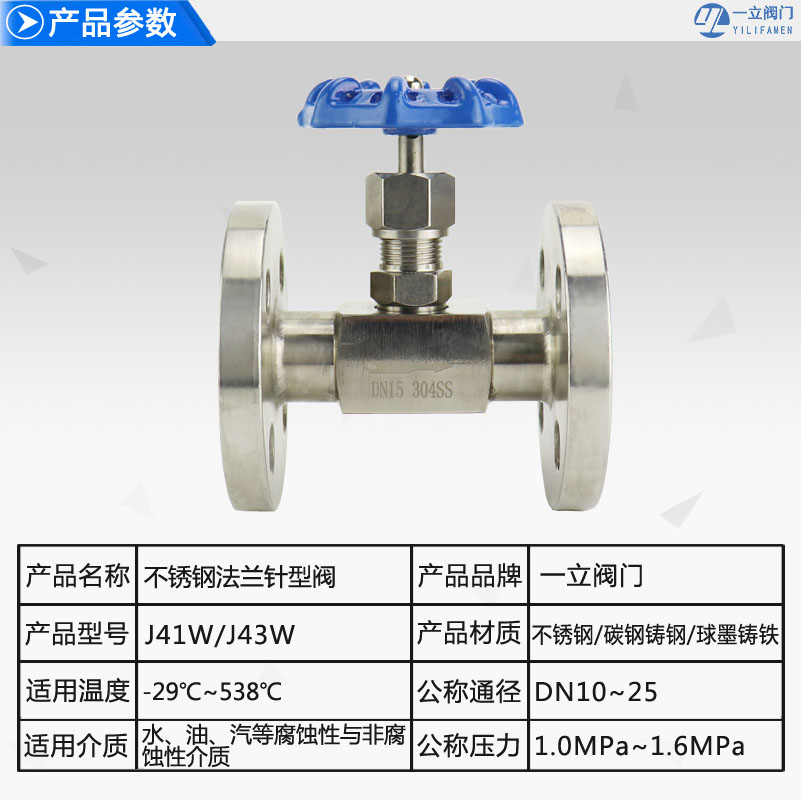

针型阀J43W说明：
针型阀J43W-160P/320P主要针对压缩天然气加气站或者高压气体，使用介质为高压压缩天然气而开发研究的，特殊高压截止阀。法兰针型阀J43W/H主体采用高压冲击锻打，壳体经过强化处理，试验检测压可达75.0MPa，密封件均采用全进口美国（MTU）材料，密封性能特好，可耐高压，高温，腐蚀，质量十分可靠，抗氧化性能，使用寿命特长等优点。
针型阀J43W用途：
J43W-600LB/900LB法兰式高压针阀，锻钢法兰式针型阀可以按照客户安装和使用要求，来生产国标（机械部和化工部）、美标（LB）法兰式截止阀，法兰式针型截止阀J43W/H应用范围广，不论在非腐蚀性还是腐蚀性的高压气体和液体管道，都有不错的使用性能。
零部件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
法兰 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
阀体 |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀盖垫片 |
紫铜(Red copper) PTFE |
|
4 |
阀盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料垫 |
PTFE柔性石墨 金属盘根 |
|
6 |
填料 |
PTFE 柔性石墨 |
|
7 |
填料压盖 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
锁紧螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
阀杆 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手轮 |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
带帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
外型结构尺寸:
|
型号 |
公称通径 DN |
A |
B |
C |
F |
N-Ø |
L |
H |
D0 |
|
J43W/H |
DN10 |
90 |
60 |
41 |
14 |
4-Ø14 |
130 |
90 |
60 |
|
J43W/H |
DN15 |
95 |
65 |
46 |
14 |
4-Ø14 |
132 |
90 |
60 |
|
J43W/H |
DN20 |
105 |
75 |
56 |
16 |
4-Ø14 |
150 |
105 |
80 |
|
J43W/H |
DN25 |
115 |
85 |
65 |
16 |
4-Ø14 |
150 |
120 |
100 |
详情请咨询客服。
