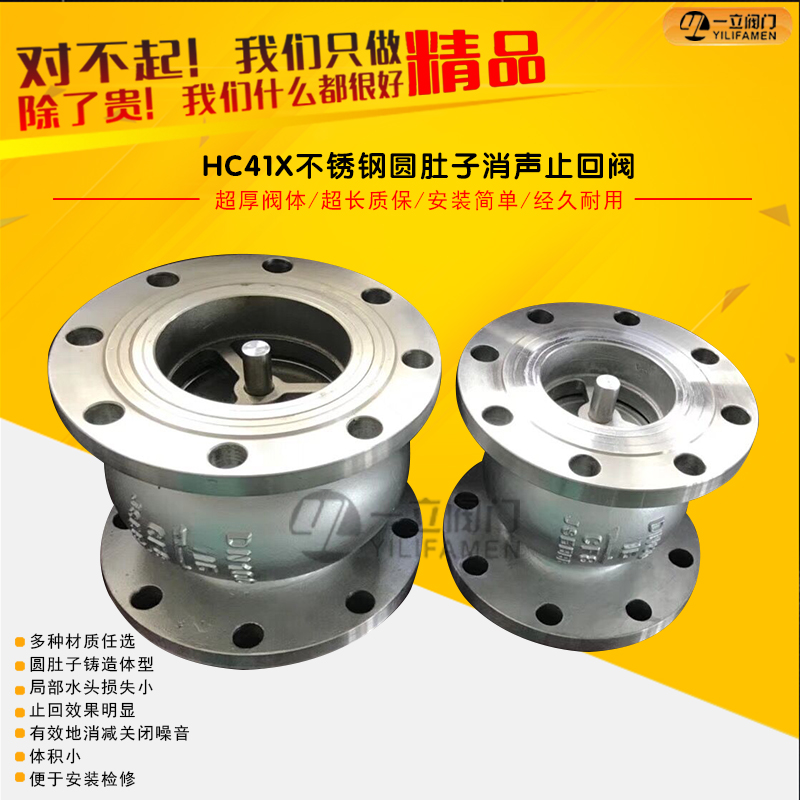

一、HC41X消声止回阀--概述



HC41X 消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。



二、HC41X消声止回阀--主要技术参数



公称压力：1.0～1.6MPa

公称通经：40～600mm

适用介质：水及弱腐蚀性流体

适用温度：0～80℃

法兰标准：GB/T 17241.6 GB/T 9113

试验标准：GB/T 13927 AP 1598



三、HC41X消声止回阀--主要零部件材料





型号	阀体	密封圈	弹簧
HC41X-10	铸铁或不锈钢	丁腈橡胶（NBR）	不锈钢ICr18Ni9Ti
HC41X-16	铸钢或不锈钢	丁腈橡胶（NBR）	不锈钢ICr18Ni9Ti





四、HC41X消声止回阀--主要外形连接尺寸





DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	112	120	130	150	165	190	210	255	310	320	380	405	430	450	510
