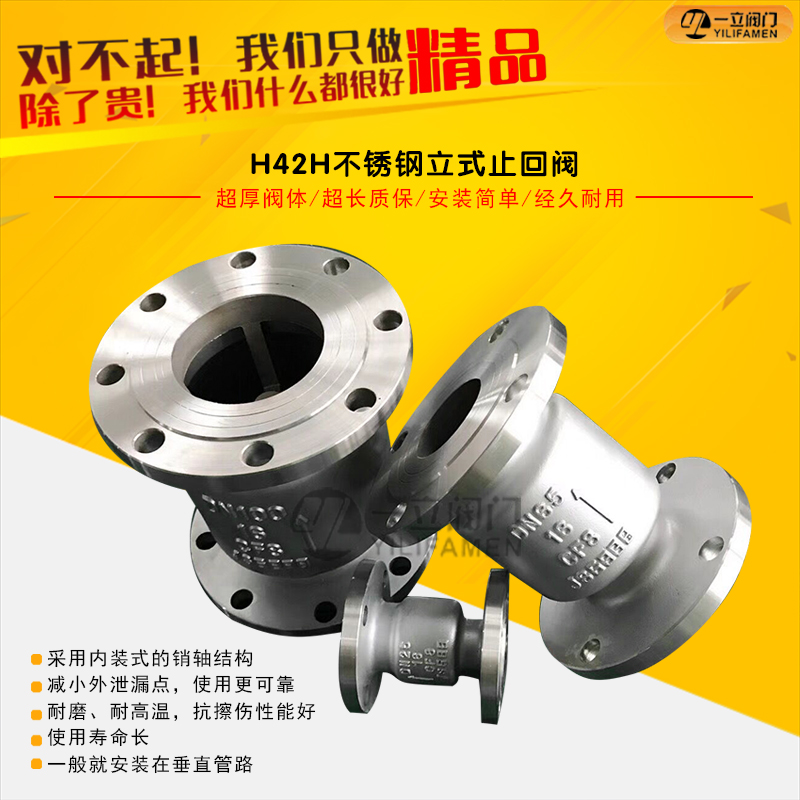

H42W、H42Y、H42H立式止回阀的阀瓣是沿着阀体垂直中心线滑动,当进口端有压力作用,便克服弹簧阻力使阀门开启,当进口端的压力低于出口端,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,起到止回的作用。如果立式止回阀用于立式安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。立式止回阀具有结构简单,零部件少,重量轻等特点,广泛使用于石油、化工、冶金、电力、城建等行业。
H42W不锈钢立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。本阀门由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。
工作原理:
H42W不锈钢立式止回阀能防止介质倒流,起到介质止回作用。H42H立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下,顶开立式止回阀中的阀瓣,使阀门自动开启。当进口端介质压力低于出口端时,弹簧将阀瓣推向阀座而使阀门关闭(注:卧式安装下需加弹簧,立式管 道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下,会自动关闭)
主要性能及结构特点:
1.FM凹面法兰设计,适用与40公斤压力的管道法兰面连接。
2.立式结构,一般适合垂直安装于管道(如果在阀内加上弹簧也可卧式安装)。
3.在管道上主要起防逆流作用,也叫逆止阀。
4.优质不锈钢CF8,CF3铸造生产,防腐性强,耐高温性能好。

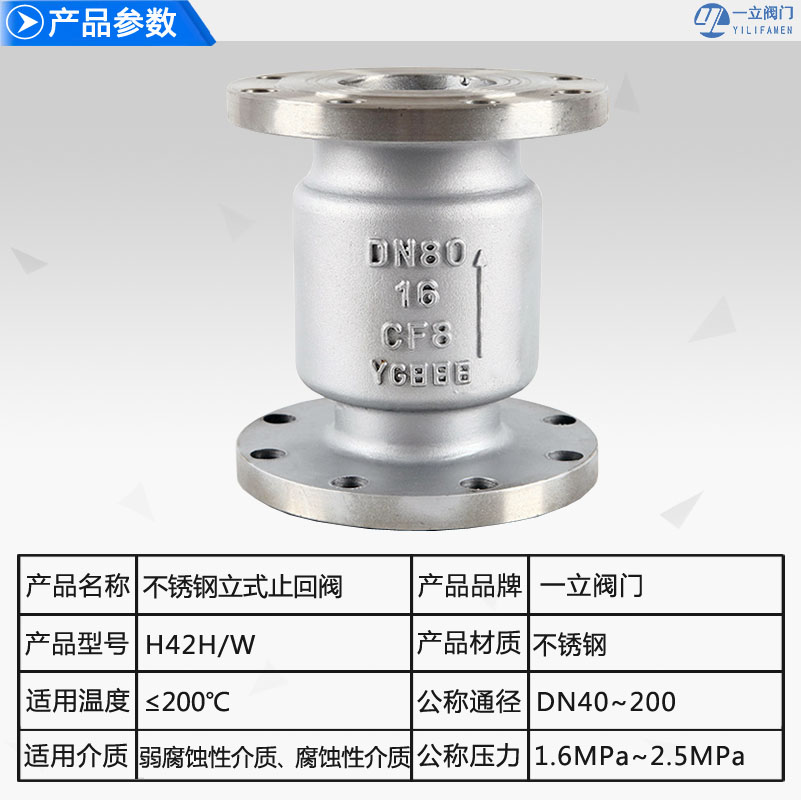

型号 | PN | 工作压力/Mpa | 适用温度/℃ | 适用介质 | 材料 | ||
阀体、阀瓣 | 导向阀 | 密封面 | |||||
H42W-16P | 16 | 1.6 | ≤200 | 腐蚀性介质 | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 |
H42W-25R | 25 | 2.5 | 弱腐蚀介质 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 |
技术参数 | 压力等级 | ||||||||||
16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
工作压力(Mpa) | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
试验压力(M) | 强度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 |
性能和使用范围:
型号 |
公称 |
试验压力 |
工作温度(℃) |
|||
压力 |
强度 |
密封 |
低压密封 |
|||
|
(水)Mpa |
(水)空气(Mpa) |
(空气)Mpa |
|||
H42H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
|
H42H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
≤425 |
|
H42H-40C |
4 |
6 |
4.4 |
0.6 |
≤425 |
|
型号+(材质) |
公称压力 PN(MPa) |
试验压力P3(MPa) |
适用温度(℃) |
适用介质 |
||
壳体 |
密封 |
|||||
H42H-16C(碳钢) |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
|
H42H-16P(304) |
≤200 |
弱腐蚀介质 |
||||
H42H-25P(304) |
2.5 |
3.75 |
2.75 |
|||
H42H-25R(316) |
腐蚀性介质 |
|||||
H42H-40P(304) |
4 |
6 |
4.4 |
弱腐蚀性介质 |
||
H42H-40R(316) |
腐蚀性介质 |
|||||
H42Y-40I(铬钼钢) |
≤550 |
水、油品 |

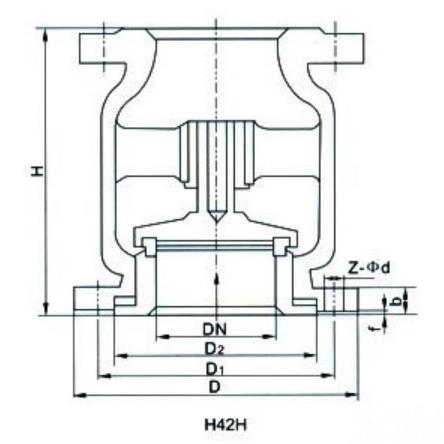

外形及连接尺寸:
公称压力 |
公称通径 |
H |
D |
D1 |
D2 |
f |
ZФ-d |
|
1.6 |
40 |
130 |
145 |
110 |
85 |
16 |
3 |
4-18 |
50 |
140 |
160 |
125 |
100 |
16 |
3 |
4-18 |
|
65 |
160 |
180 |
145 |
120 |
18 |
3 |
4-18 |
|
80 |
185 |
195 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
210 |
215 |
180 |
155 |
20 |
3 |
8-18 |
|
125 |
250 |
245 |
210 |
185 |
22 |
3 |
8-18 |
|
150 |
300 |
280 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
380 |
335 |
295 |
265 |
26 |
3 |
12-23 |
|
2.5 |
40 |
130 |
145 |
110 |
85 |
18 |
3 |
4-18 |
50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
160 |
180 |
145 |
120 |
22 |
3 |
8-18 |
|
80 |
185 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
100 |
210 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
125 |
250 |
270 |
220 |
188 |
28 |
3 |
8-25 |
|
150 |
300 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
200 |
380 |
360 |
310 |
278 |
34 |
3 |
12-25 |
型 号 | 公称通径DN | 主要连接尺寸尺寸 | |||||||||
L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
H42W-16P H42W-16R | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 |
型 号 |
公称通径 DN(mm) |
尺寸(mm) | ||||||||
L 1 | L 2 | L 3 | D | D1 | D2 | b | f | Z-Φ | ||
H42W-25P H42W-25R | 15 | - | 85 | 85 | 95 | 65 | 45 | 16 | - | 4-Φ14 |
20 | - | 95 | 95 | 105 | 75 | 55 | 16 | - | 4-Φ14 | |
25 | - | 100 | 105 | 115 | 85 | 65 | 16 | - | 4-Φ14 | |
32 | - | 105 | 150 | 135 | 100 | 78 | 16 | - | 4-Φ14 | |
40 | - | 115 | 160 | 145 | 110 | 88 | 18 | - | 4-Φ14 | |
50 | 140 | 125 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Φ14 | |
65 | 160 | 145 | 180 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 | |
80 | 185 | 155 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | |
100 | 210 | 210 | 210 | 230 | 190 | 160 | 24 | 3 | 8-Φ23 | |
125 | - | 275 | 275 | 275 | 220 | 188 | 28 | 3 | 8-Φ25 | |
150 | 300 | 225 | 300 | 300 | 250 | 218 | 30 | 3 | 8-Φ25 | |
200 | 380 | 380 | 380 | 360 | 310 | 278 | 34 | 3 | 12-Φ25 |
