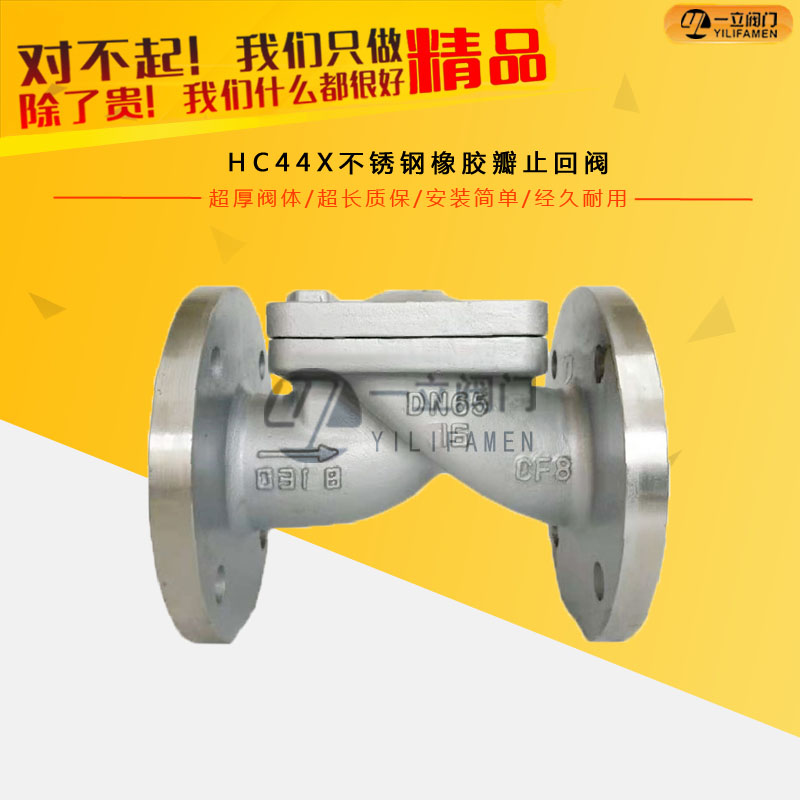

HC44X不锈钢橡胶瓣止回阀

一、不锈钢橡胶瓣止回阀 --概述 HC44X/SFCV不锈钢橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于橡

咨询热线：0577-67313796

产品详情

产品概述：

HC44X/SFCV不锈钢橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于橡胶瓣止回阀的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。

主要技术参数：

公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)	1.5	2.4
密封试验压力(Mpa)	1.1	1.76
适用温度℃	<80
适用介质	清水、油品

主要零件材料：

阀体、阀盖	不锈钢304、316
阀瓣	橡胶组合件
弹簧	不锈钢

主要外形尺寸：

公称通径(DN)	L	H
40	165	180
50	200	190
65	215	210
80	240	230
100	290	250
125	330	280
150	355	315
200	500	370
250	620	430
300	700	475
350	785	550
400	915	600

产品特点：

采用全流面积式设计，水头损失小，不易推及杂物，维修简便。

密封采用斜板式设计，关闭行程短。

阀瓣采用橡胶与钢板经高温压制而成，耐冲涮，性能好。

产品结构简单，保养，维修，运输均很方便。

安装注意事项：

在管线不要使止回阀承受重量，大型止回阀应采用独立支撑，使管道系统不产生压力，保护管线运行安全。

安装应注意流水方向与阀门箭头指示方向一致。

升降式垂直瓣止回阀应安装垂直管道上。

升降式水平瓣止回阀应安装水平管道上。
