产品概述：

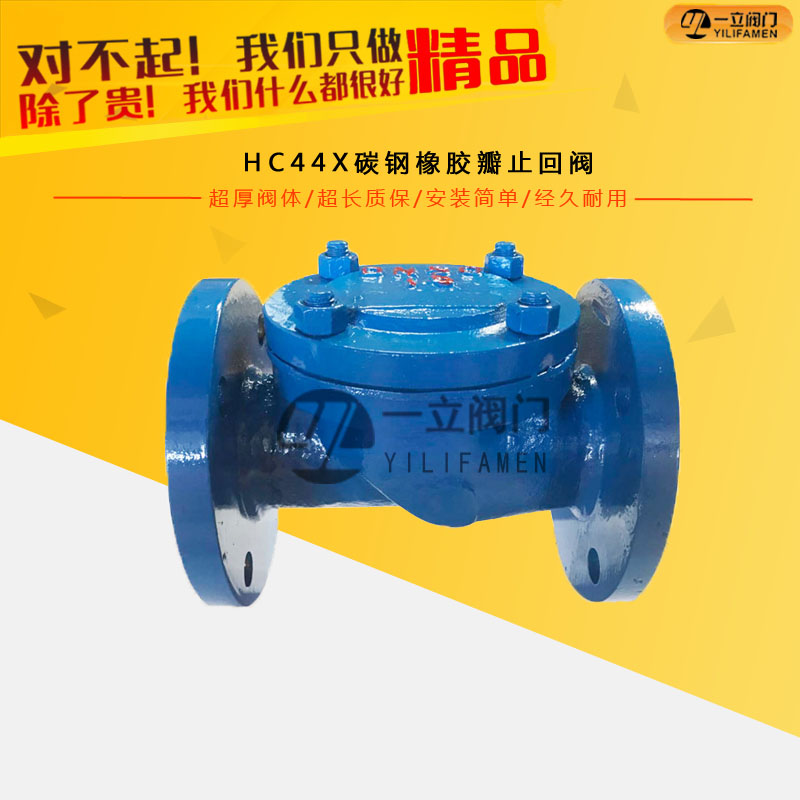

HC44X/SFCV 橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。橡胶瓣止回阀,采用橡胶包皮旋启式为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤.阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0～80℃。



产品特点：

由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。

 主要技术参数：



公称压力(Mpa)	1.0	1.6
壳体试验压力(Mpa)	1.5	2.4
密封试验压力(Mpa)	1.1	1.76
适用温度℃	<80
适用介质	清水、油品



 主要零件材料：



阀体、阀盖	灰铸铁、碳钢
阀瓣	橡胶组合件
弹簧	不锈钢



主要外形尺寸：



公称通径(DN)	L	H
40	165	180
50	200	190
65	215	210
80	240	230
100	290	250
125	330	280
150	355	315
200	500	370
250	620	430
300	700	475
350	785	550
400	915	600

工作原理：

沟槽式橡胶瓣止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。止回阀属于一种自动阀门，其主要作用是止介质倒流、止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
