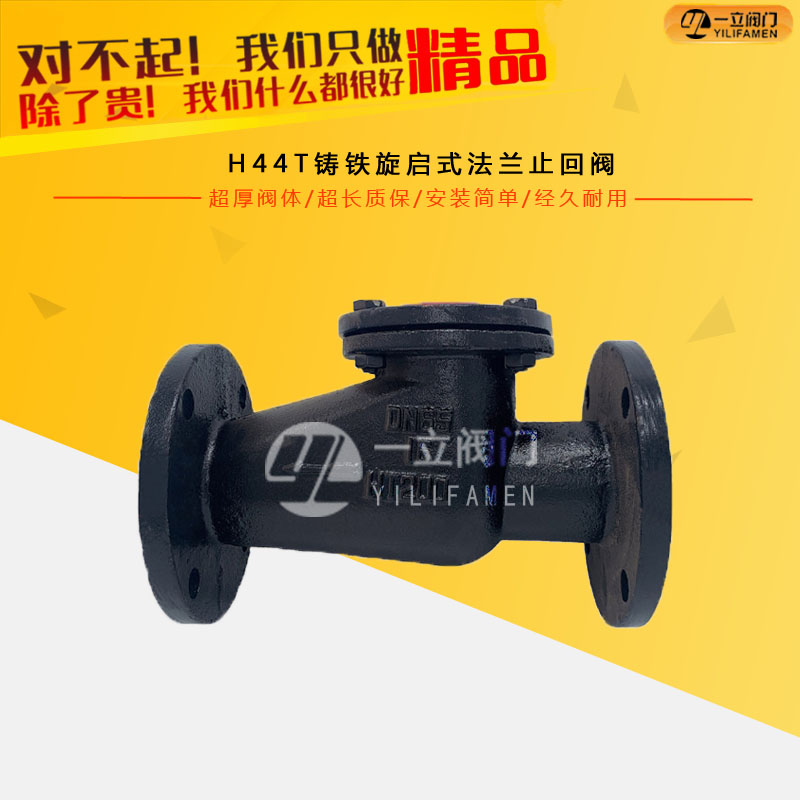

H44T铸铁旋启式法兰止回阀

  • 产品简介: H44T铸铁止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。 启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀
  • 咨询热线:0577-67313796
  • 产品详情




产品简介:

H44T铸铁止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。 启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

性能规范:

型号 公称压力 试验压力 工作温度 通用介质
强度(水) 密封(水)
H44T-16 1.6 2.4 1.8 ≤200 蒸汽、水

零部件材料:

零件名称  材料  材料
阀体  灰铸铁  球铁
阀盖  灰铸铁  球铁
阀瓣  铸铁加黄铜  球铁加黄铜

产品特点:

应用于工作温度≤200℃的水、蒸汽介质的管路上,作防止介质逆流的单向启闭用,升降止回阀瓣沿着通道中心线作升降运动,动作可靠,但流体阻力大,适用于较小口径的场合,可分为直通式和立式两种。直通升降式止回阀一般只能安装在水平管路,而立式升降止回阀一般应安装在垂直管路。旋启式止回阀的阀瓣绕转轴作旋转运动,其流体一般小于升降式止回阀,它适用于较大口径的场合。

产品外形尺寸及连接尺寸:




咨询:H44T铸铁旋启式法兰止回阀
