HH49X-16C蝶式微阻缓闭消声止回阀

产品概述： HH46X、HH48X、HH49X微阻缓闭蝶式止回阀可用在清水、污水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。微阻缓闭蝶式止回阀

咨询热线：0577-67313796

产品详情

产品概述：

HH46X、HH48X、HH49X微阻缓闭蝶式止回阀可用在清水、污水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X/HDH48X/HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用。

主要技术参数：

型号	公称压力（MPa）	强度试验压力（MPa）	密封压力（MPa）	适用温度（℃）	适用介质	缓闭时间
HH46X HH48X HH49X	1.0	1.5	1.1	≤80	海水污水清水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

主要零件材料：

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

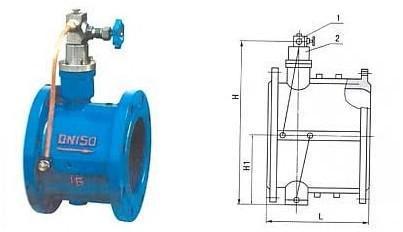

主要连接和外形尺寸：

undefined

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）			公称压力 PN(MPa)	公称通径 DN(mm)	尺寸（mm）
公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1	公称压力 PN(MPa)	公称通径 DN(mm)	L	H	H1
1.0 1.6 2.5	40	140	200	88	1.0 1.6 2.5	350	290	480	297
	50	150	215	98		400	310	550	324
	65	170	225	108		450	330	585	351
	80	180	235	118		500	350	640	379
	100	190	280	130		600	390	720	434
	125	200	290	148		700	430	780	491
	150	210	310	172		800	470	840	549
	200	230	350	210		900	510	990	600
	250	250	415	240		1000	550	1050	655
	300	270	450	264		1200	630	1210	770

产品特点：

1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破坏性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果。

结构特点：

微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成。选用球墨铸铁材质，不仅适合大口径，而且耐磨耐压。在给排水、建筑行业、水工业得到使用。
