产品概述：
HH48X、HH49X微阻缓闭蝶式止回阀产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐摩损、使用寿命长，油压、缓压不受介质影响，有较好节能 效果等特点。
主要技术参数：
公称压力：1.0～2.5MPa
公称通径: 40~1000mm
适用介质：清水、海水、污水
适用温度：0～80℃ （如需要，可达到200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
| 型号 |
公称压力 PN(MPo) |
试验压力Ps(MPa) |
工作温度 (℃) |
适用介质 | |
| 壳体 | 密封 | ||||
|
HH48H/W-16/25/40CP HH48X-16/25 |
1.6 | 2.4 | 1.76 | ≤120 |
清水 污水 海水 |
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
主要零件材料：
|
零件名称 |
阀体 |
阀瓣 |
阀杆、油缸、活塞 |
弹簧 |
阀座 |
|
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |

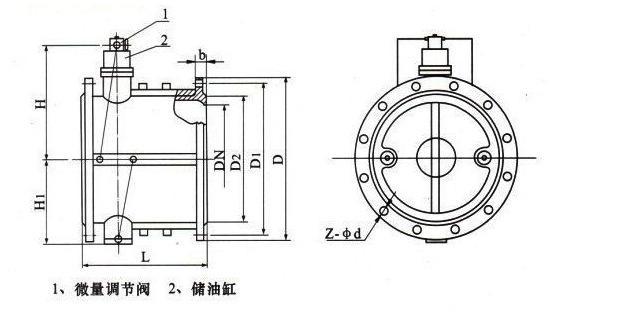

主要外形尺寸：
|
公称压力 |
公称通径 |
尺寸（mm） |
公称压力 |
公称通径 |
尺寸（mm） |
||||
|
L |
H |
H1 |
L |
H |
H1 |
||||
|
1.0 1.6 2.5 |
40 |
140 |
200 |
88 |
1.0 1.6 2.5 |
350 |
290 |
480 |
297 |
|
50 |
150 |
215 |
98 |
400 |
310 |
550 |
324 |
||
|
65 |
170 |
225 |
108 |
450 |
330 |
585 |
351 |
||
|
80 |
180 |
235 |
118 |
500 |
350 |
640 |
379 |
||
|
100 |
190 |
280 |
130 |
600 |
390 |
720 |
434 |
||
|
125 |
200 |
290 |
148 |
700 |
430 |
780 |
491 |
||
|
150 |
210 |
310 |
172 |
800 |
470 |
840 |
549 |
||
|
200 |
230 |
350 |
210 |
900 |
510 |
990 |
600 |
||
|
250 |
250 |
415 |
240 |
1000 |
550 |
1050 |
655 |
||
|
300 |
270 |
450 |
264 |
1200 |
630 |
1210 |
770 |
||
产品原理：
HH48X /HH49X微阻缓闭蝶式止回阀、微阻缓闭蝶型消声止回阀用于工业给排水、污水处理厂的水泵出口处，防止管网中介逆流。自动消除破坏性水锤,从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城巿排污的最佳产品。
产品?特点：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果。
安装：
1、消声缓闭止回阀可以水平安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的最好采用水平方向安装。
2、安装前应对管道进行清洗，对闪光灯全面检查，确保无损之后再装入管路，装入时注意箭头所指方向与介质运行方向一致。
3、在该阀的进口处应安装过滤器，出口处要安装一台蝶阀或闸阀，以便于该阀门及其它设备维修。
4、在坚固法兰连接螺栓时，应注意对称均匀坚固。
