产品概述：

轴流式止回阀除具有一般止回阀的功能外，它还设计有减震弹簧，其硬密封带软密封的组合式阀座密封结构具有消声、减震效果，便于用户现场检修，独特的轴流梭式结构具有流阻小、流量系数大、外形尺寸小等优点，是国内外油气集输管网系统特别是输油泵出口的优选阀门。它适用于油、气、水浆液及含 H2S+C02酸性腐蚀性介质等管道系统，控制介质逆流使用。


工作原理：

通过阀门进口端与出口端的压差来决定阀瓣的开启和关闭。当进口端压力大于出口端压力与弹簧力的总和时，阀瓣开启。只要有压差存在，阀瓣就一直处于开启状态，但开启度由压差的大小决定。当出口端压力与弹簧弹力的总和大于进口端压力时，阀瓣则关闭并一直处于关闭状态。由于阀瓣的开启与关闭是处于一个动态的力平衡系统中，因此阀门运行平稳，无噪声，水锤现象大大减少。如果流体流速压力无法将阀门支撑在一个较大的开启度并保持在稳定的开启位置，则阀瓣和相关的运动部件可能会处于一种持续振动的状态。为了避免出现运动部件的过早磨损、噪声或振动，就要根据流体状态选择止回阀的通径。

产品特点：

1. 产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。

2. 阀体，阀瓣，尾椎设计成流线型通道，具有良好的流体性能，限度减少流阻和压力。

3. 运用高性能弹簧材料HT/INCONELX-750，具有优良的耐腐性能，抗氧化和优异的机械性能，确保弹簧长期工作情况下，运行状态。

4. 静音式运行，从而消除阀门管道中的噪音和水锤确保设备和管道安全。

5. 开启与关闭反应迅速，高可靠的预压弹簧使阀瓣对流体压力变化快速反应。

6. 结构紧凑，方便安装，垂直，水平安装都可。

7. 阀门采用合金钢堆焊密封面，耐磨，耐腐，寿命长。

8. 阀门的压力范围比较广。

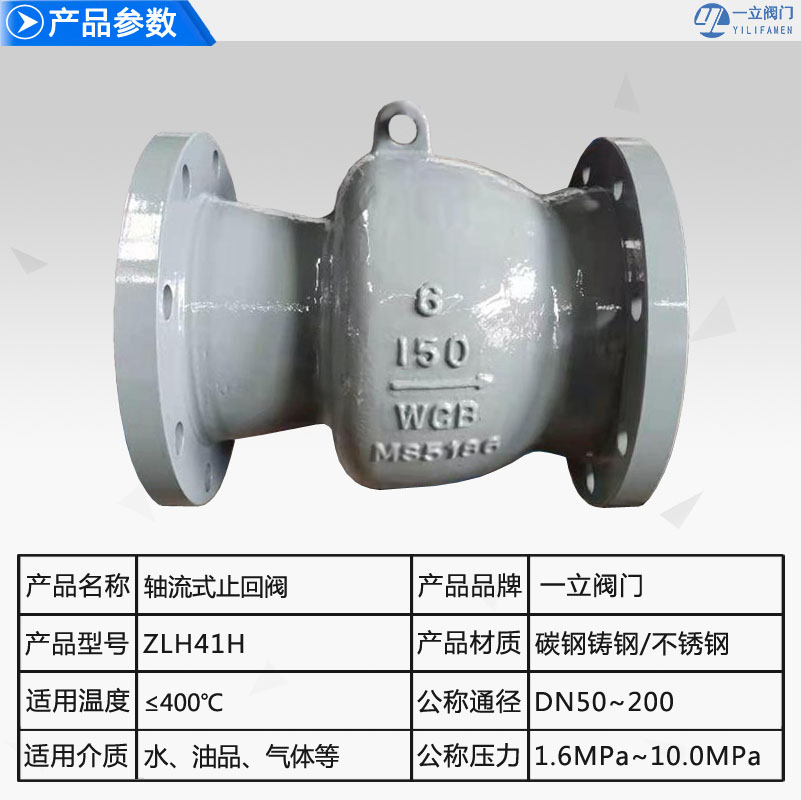

性能规范：

主要部件材质：

连接尺寸：
