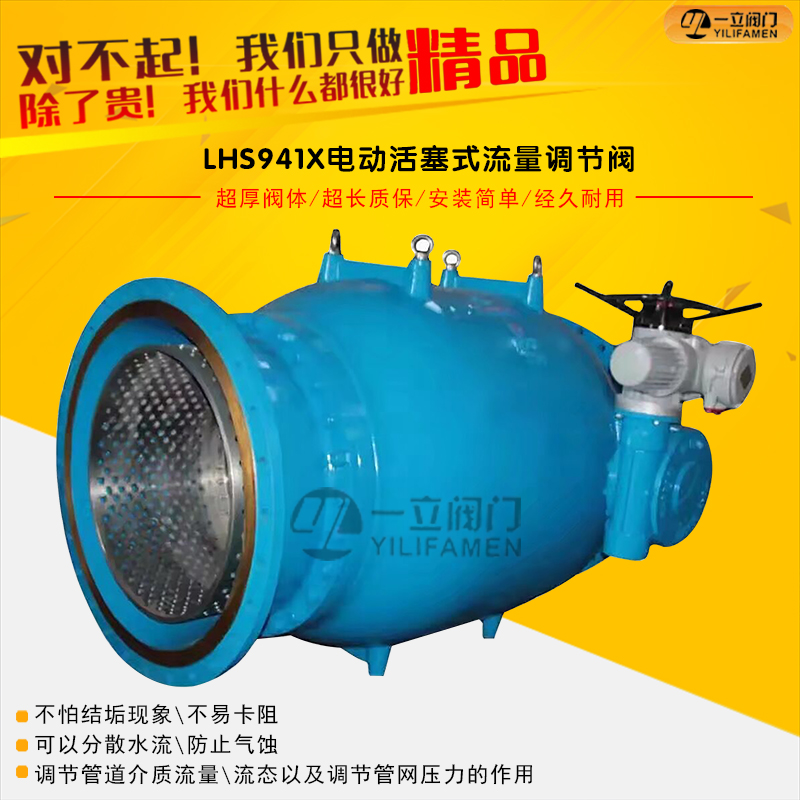

产品名称	电动调流调压阀/活塞式流量调节阀
产品型号	LT942X,HS941X,LHS94X的
公称通径	DN100-3000mm
压力范围	1.6-6.4MPa
阀体材质	球磨铸铁，铸钢、不锈钢

调流调压阀,活塞式流量调节阀,LT942X,HS941X,LHS94X主由阀体要、活塞、活塞导轨、内置曲柄滑块机构、密封、内部零件等组成。主要采用曲柄滑块带动活塞运动，在阀体内部形成轴向对称的环形流道，并有效地控制流通面积，形成从入口到出口截面为递减的流道，从而使流体的流速渐升，并通过圆周方向上的多孔，向管路中心方向形成射流对撞，从而达到消能减压、调节流量的目的。其具体结构见图。

调流调压阀,活塞式流量调节阀,LT942X,HS941X,LHS94X在小流量工况时阀门对流体具有良好的消能效果，有效防止气蚀；当大流量工况时，阀门可消减流体部分能量，并对流体的部分能量有所保留，保证阀门具有足够的过流能力。其主要优点如下：实现流量的精确控制，可以保持恒定流量；实现大压差范围内的调节，保持阀后压力稳定；可以选择手动和电动两种控制方式，电动调流调压阀还可以实现远程控制，操作人员无需到达现场，即可根据需要进行高精度调节。

二、调流调压阀,活塞式流量调节阀,LT942X,HS941X,LHS94X的应用指标

1、水力工况

规格：公称直径DN100mm～DN1600mm

适用介质：水。

适用温度：0℃～70℃。

公称压力：PN＝1.0MPa～4.0MPa。

工况基本条件：在输配水管道上安装阀门，使水通过调流调压阀后，流量、压力在一定范围内变化，以满足工况要求。

2、结构与性能规范

（1）阀体一体化整体铸造，确保坚固耐用。阀门整体及阀体、活塞、阀轴等主要部件，使用寿命不少于50年。

（2）阀门安装在输水管道上，起调节压力、流量、消除气蚀及通断水流作用。其进出口结构做到平滑顺畅，避免因流道结构变化造成的水流紊乱而产生的振动、噪声和气蚀，其开启度与流量成线性关系。

（3）阀门与管道的连接形式为法兰连接，法兰连接尺寸符合现行国标。

（4）活塞阀采用金属与橡胶双重密封，实现气泡级密封、零泄漏。

（5）阀门有效启闭次数可达5万次以上。

（6）阀门自身水头损失不大于2m水柱。

3、设备材质及防腐规范

3.1设备材质

（1）设备制造和安装设备所使用的材料，从强度、韧性和耐久性方面都满足最新要求，材料没有任何损伤和缺陷。

（2）设备所使用的与水接触的材料，都不含有异味或有毒性的物质，也不含有影响人身健康的对所输水的水质不利的物质。厂家对所使用材料出具权威部门的卫生合格证。

（3）设备所使用的材料不会产生机械负荷或电气负荷的过载。

（4）以下为阀门各部件材质。阀体：球墨铸铁QT500-7；活塞：不锈钢1Cr18Ni9Ti；活塞导轨：锡黄铜HSn62-1；内置曲柄滑块机构：不锈钢2Cr13；密封圈：丁腈橡胶，阀体密封圈采用1Cr18Ni9Ti组合材料；阀门其他零部件：不锈钢；齿轮箱：选用涡轮蜗杆齿轮箱（配限位开关、位置指示器）。

3.2 防腐

阀体内外采用静电粉末喷涂蓝色环氧树脂，符合GB或同等标准。

4、电动执行机构

（1）供电电源：380V±38V，50Hz。

（2）根据IEC529，耐候防护等级符合IP68，防尘防水，可全天候工作。

（3）适用于环境温度：-25℃～70℃；100%的相对湿度。

（4）开/关极限位置均配限位开关，开和关的方向均配扭矩开关以防过载。开关触点为纯银制作，具有高额定容量（220V/AC/5A）和长寿命。

（5）带有现场机械式阀位指示器，配离合式紧急手轮，供现场进行手动操作。

（6）配备现场控制箱（与电动执行器为机电一体化），功能要求如下：有阀位开度位置反馈传感器RWG（两线制），输出4mA～20mA模拟量信号；有阀门定位器，能接受4mA～20mA的控制信号，使阀门精确定位，灵敏度为0.25%～2.5%；可进行远程/手动两种控制方式的选择，而且可以锁定在其中一种方式下，以免出现误操作；现场有开、停、关3个控制按钮及相应的指示灯；用于遥控的信号继电器有远程/手动选择、开/关选择。

（7）阀门的自动调节控制，由阀门的现场控制柜内完成。现场控制柜需满足现场室外安装的需要，防护等级不小于IP65。阀门现场控制柜可与总控室通过GPRS进行无线数据通信，将现场的工作状态定时传送给总控室，并接收控制点的数据进行自动调节。在现场出现突发情况（如突然断电、雷击、不明故障等）时，活塞阀应可自动锁定保持原有状态，或增加自锁装置，增加设定值，突发意外情况时，自动按设定值操作。

主要连接外型尺寸

PN	DN	L	L1	L2	H	H1	D0	A	B	Kv(m3/h)
PN6	100	325	360	130	280	140	160	250	260	143
	125	325	370	140	290	150	200	300	320	223
	150	350	380	150	300	160	200	320	340	670
	200	400	420	160	350	180	200	370	390	1161
	250	500	500	190	410	210	200	450	480	1782
	300	600	580	230	500	230	250	530	550	2572
	350	700	620	250	560	250	250	550	580	3474
	400	800	715	308	980	335	250	345	390	4573
PN10	450	900	749	347	1100	400	250	410	440	5802
	500	1000	792	383	1180	450	300	460	500	7126
	600	1200	847	458	1250	500	300	510	600	10289
PN16	700	1400	920	528	1390	600	300	580	700	14004
	800	1600	980	599	1530	700	360	680	800	18292
	900	1800	1030	674	1650	800	360	780	900	23150
PN25	1000	2000	1105	744	1800	900	400	860	1000	28581
	1200	2400	1375	852	2010	1000	400	950	1130	41157
	1400	2800	1380	1031	2230	1250	400	1250	1380	56019
	1600	3200	1490	1183	2480	1450	400	1500	1600	73168
	1800	3600	1780	1325	2720	1650	400	1750	1750	92603
	2000	4000	1910	1476	2930	1850	400	2000	1950	114325

特点：
1、该阀最优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。
2、该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。
3、该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。
4、该阀的控制系统可采用集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。
5、全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。
6、如控制程度及精度要求不是很高，该阀的控制可以采用手动或普通电动形式。
7、可以卧式安装，也可以立式安装。

主要零件材料：

零件名称	材料
阀体、端盖、连杆架、法兰管、曲柄	HT200、HT250、QT450-10、WCB
阀杆、销轴、活塞	2Cr13、1Cr18Ni9Ti
阀体密封圈	1Cr18Ni9Ti
活塞密封圈	NBR
连杆	QT450-10
轴承	ZCuAI10Fe3、ZCuZn38Mn2Pb2
填料	NBR

活塞式节能流量调节阀流量曲线图
