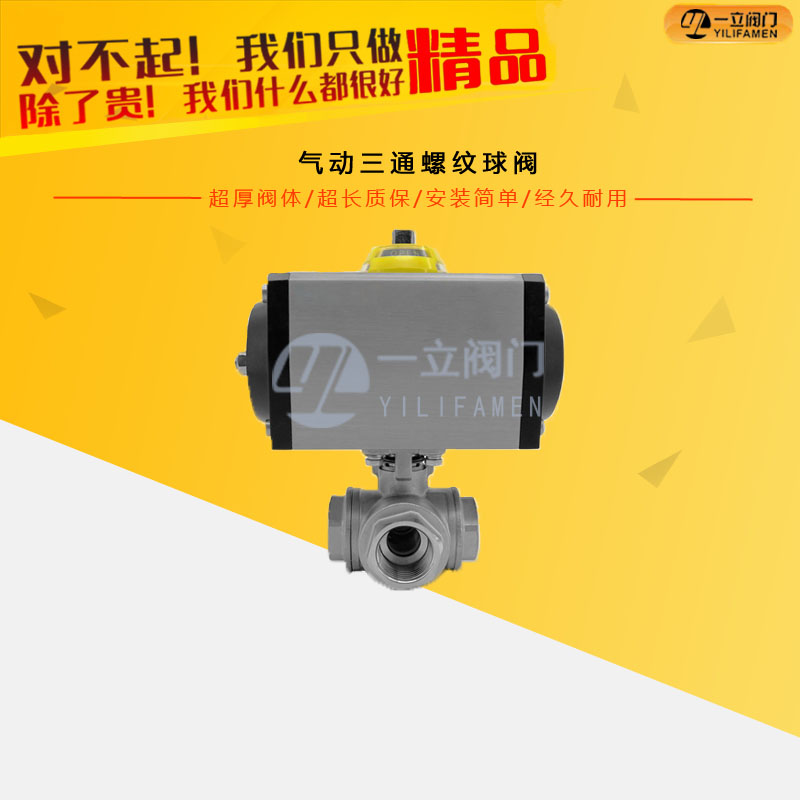

气动三通螺纹球阀

产品详情
在线留言

产品介绍：
三通内螺纹球阀，阀体有：304、316等不锈钢制造。是由硅溶胶精密铸造一片阀体锁定而成。引进国外先进加工的工艺，结构合理、造型美观。阀座采用弹性密封结构，启闭轻松密封可靠。
气动内螺纹三通球阀分L型和T型，法兰连接跟螺纹连接。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

工作原理：

三通内螺纹球阀，结构合理、造型美观。阀座采用弹性密封结构，启闭轻松密封可靠。阀杆采用有倒密封的下装式结构阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。

产品特点及优点：

1、流体阻力小，其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4、操作方便，开闭迅速，从全开到全关只要旋转;，便于远距离的控制。

5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

（1）流体阻力小，全通径的球阀基本没有流阻。

（2）结构简单、体积小、重量轻。

（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。

（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。

（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。

（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

性能参数：

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	螺丝	不锈钢CF8
13	螺帽	不锈钢CF8
14	锁定装置	不锈钢CF8
15	皮套	塑料
16	盲盖	不锈钢CF8M/CF8

气动内螺纹三通球阀L型主要尺寸：

1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
1 1 / 4 "	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
1 1 / 2 "	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

气动内螺纹三通球阀T型主要尺寸：

SIZE	d	L	H	D1		F	G	W1	W2	h	重量WT(g)
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC	530
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC	725
1"	20	100	80	145	102.0 <

请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
