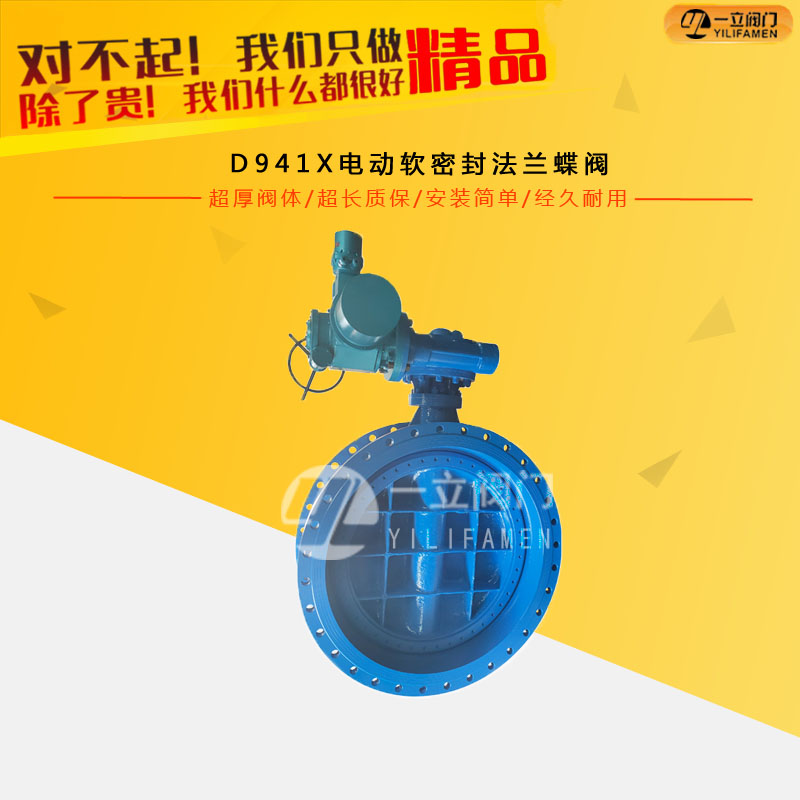

D941X电动软密封法兰蝶阀

产品详情
在线留言

产品概述：

法兰式电动蝶阀是工业管道中应用为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。电动执行器旋转90°慢开式，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
作为一种用来实现管路系统通断及流量控制的部件，在冶金、水电等许多领域中得到极为广泛地应用。在蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先蝶阀是通风调节蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了通风调节蝶阀的密封性能及延长使用寿命的优点。

性能特点：

1、电动调节阀可靠、全功能、超轻型等优点，被应用地越来越广泛，在一些相对较小的工厂，只需几台电动调节阀，配以调节器或PLC等控制系统，就可实现自动化控制。

2、电动调节阀的工作原理整个系统处于动态平衡状态，所以新型智能电动调节阀制冷机组及水泵将以节能状态运行，节省了大量的运行维护费用；

3、电动执行器不需要进行系统调试，省去许多麻烦，节约了大量的时间，缩短竣工日期；

4、电动单座调节阀系统的流量平衡是自动进行的，使安装维护更加便利，并杜绝了人为操作失误破坏平衡的可能；

5、电动调节阀工作使水系统时时刻刻都处于平衡状态，所以电动阀门无论安装分期施工或设备分期使用都不会影响水系统的平衡；

6、电动调节阀控制面板不用使用阀门组和用于分层控制的阀门，所以电动小流量调节阀为您节约了较多的管材，保温材料及安装费用和时间；

7、即使工程后期或投入运行后因改变某些用途而需要改变某些区域的水系统设计，电动调节阀选型也不会影响其他区域的水系统设计，更不会影响其他区域的水系统平衡。

8、设计新颖、合理、结构独特，重量轻，启闭迅速。

9、操作力矩小，操作方便，省力灵巧，可以任何位置安装、维修方便。

10、密封件耐腐蚀，密封性能可靠达到双向密封零泄漏。

主要特点及用途：

1、结构紧凑、设计合理、阀门刚性好；

2、无安装方向要求，双向密封，流阻小，使用寿命长；

3、采用ZB、ZL系列矿用阀门电动装置，安全可靠；

4、用于有甲烷爆炸性气体的煤矿井中。

矿用电动蝶阀，专业电动蝶阀，隔爆是专业形式之一,隔爆型专业型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳能够承受通过外壳任何接合面或结构间隙，渗透到外壳内部的可燃性混合物在内部爆炸而不损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃。

隔爆外壳存在间隙，因电气设备呼吸作用和气体渗透作用，使内部可能存在爆炸性气体混合物，当其发生爆炸时，外壳可以承受产生的爆炸压力而不损坏，同时外壳结构间隙可冷却火焰、降低火焰传播速度或终止加速链，使火焰或危险的火焰生成物不能穿越隔爆间隙点燃外部爆炸性环境，从而达到隔爆目的。隔爆型“d”按其允许使用爆炸性气体环境的种类分为I类和IIA、IIB、IIC类。该专业型式设备适用于1、2区场所。

连接尺寸：

PN16法兰连接尺寸单位：mm

公称通径DN	结构长度	法兰外径	螺栓孔中心圆	密封面直径	法兰厚度	密封面台阶高	螺栓孔数与孔径
公称通径DN	L	D	D1	D2		f	n-￠d
80	114	195	160	135	20	3	8-18
100	127	215	180	155	20	3	8-18
125	140	245	210	185	22	3	8-18
150	140	280	240	210	24	3	8-23
200	152	335	295	265	26	3	12-23
250	165	405	355	320	30	3	12-25
300	178	460	410	375	30	4	12-25
350	190	520	470	435	34	4	16-25
400	216	580	525	485	36	4	16-30
450	222	640	585	545	40	4	20-30
500	229	705	650	608	44	4	20-34
600	267	840	770	718	48	5	20-41
700	292	910	840	788	50	5	24-41
