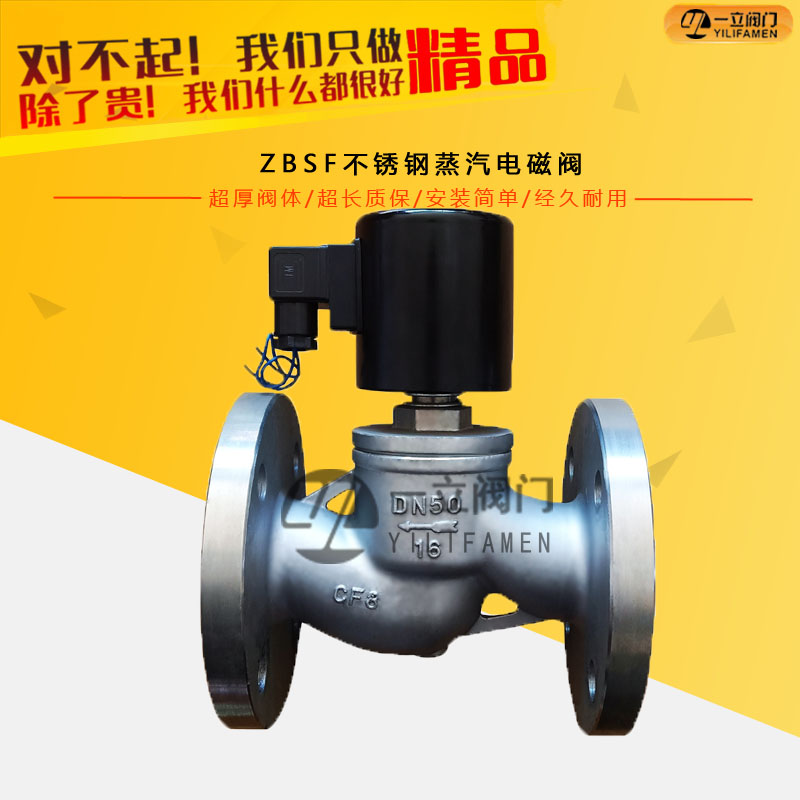

产品概述：


ZBSF全不锈钢电磁阀是工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可地应用于纺织,印刷,化工,塑料,橡胶,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列电磁阀主要用于腐蚀气体,超净气等气体介质控制。

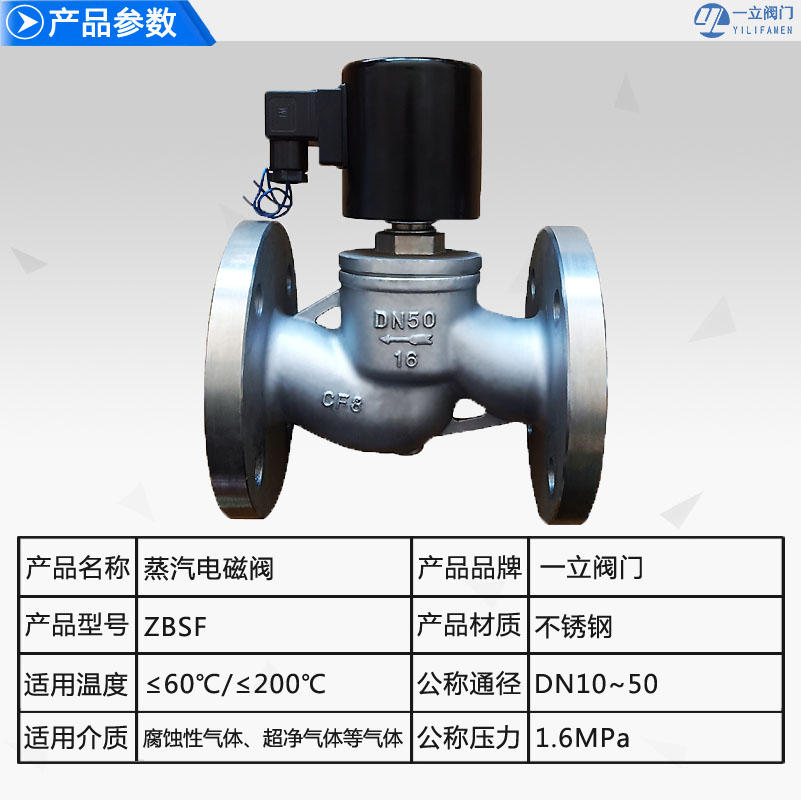

产品名称	ZBSF全不锈钢电磁阀
产品型号	ZBSF
公称通径	DN10-50mm
压力范围	1.6MPa
阀体材质	不锈钢

性能参数：

工作介质	腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：液体用ZBSF-2：气体用ZBSF-2Y
介质温度(℃)	ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公称压力(Mpa)	1.6
工作压力(Mpa)	0 - 1.6
电源电压	AC220V,其余规格可作特殊订货
额定流量系数(KV)	按JB/T352-94规定
泄漏量(m1/min)	按JB/T352-94.F规定
公称通径(mm)	10	15	20	25	32	40	50
功耗(AV)	40			50



安装尺寸：

DN	L	H	D	D1	D2	b	f	n_d
10	130	153	90	60	41	14	3	4-￠14
15	130	153	95	65	46	14	3	4-￠14
20	150	153	105	75	56	16	3	4-￠14
25	160	150	115	85	65	16	3	4-￠14
32	180	176	140	100	76	18	3	4-￠18
40	200	176	150	110	84	18	3	4-￠18
50	230	192	165	125	99	20	3	4-￠18

产品特点:

耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。

耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。

耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。

耐冷凝：蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

结构与原理:

电磁阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。

产品用途:

ZBSF不锈钢防爆蒸汽电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。

本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
