规格 |
设计压力Mpa |
外形尺寸 |
重量kg |
容量L |
|||||||||
A |
C |
D |
E |
F |
G |
H |
J |
K |
|||||
DN65 |
1.6 |
420 |
250 |
640 |
219 |
160 |
1” |
3/4” |
100 |
265 |
30 |
46.5 |
18 |
2.5 |
420 |
250 |
640 |
219 |
160 |
1” |
3/4” |
100 |
265 |
30 |
49 |
18 |
|
DN80 |
1.6 |
525 |
330 |
735 |
273 |
145 |
2” |
3/4” |
125 |
370 |
30 |
80 |
33 |
2.5 |
525 |
330 |
735 |
273 |
145 |
2” |
3/4” |
125 |
370 |
30 |
88 |
33 |
|
DN100 |
1.6 |
575 |
335 |
795 |
324 |
165 |
2” |
3/4” |
125 |
385 |
40 |
98 |
50 |
2.5 |
757 |
335 |
795 |
324 |
165 |
2” |
3/4” |
125 |
385 |
40 |
106 |
50 |
|
DN125 |
1.6 |
656 |
312 |
845 |
356 |
230 |
2” |
3/4” |
150 |
415 |
44 |
115 |
67 |
3.0 |
656 |
312 |
845 |
356 |
230 |
2” |
3/4” |
150 |
415 |
44 |
134 |
67 |
|
DN150 |
1.6 |
706 |
345 |
935 |
406 |
245 |
2” |
3/4” |
150 |
465 |
60 |
154 |
96 |
3.0 |
706 |
345 |
935 |
406 |
245 |
2” |
3/4” |
150 |
465 |
60 |
172 |
96 |
|
DN200 |
0.6 |
850 |
465 |
1200 |
500 |
375 |
2” |
2” |
175 |
560 |
60 |
275 |
185 |
1.6 |
850 |
465 |
1200 |
500 |
375 |
2” |
2” |
175 |
560 |
60 |
280 |
185 |
|
3.0 |
858 |
460 |
1200 |
508 |
375 |
2” |
2” |
175 |
565 |
72 |
280 |
230 |
|
DN250 |
0.6 |
950 |
615 |
1580 |
600 |
532 |
2” |
2” |
175 |
685 |
72 |
475 |
335 |
1.6 |
950 |
615 |
1580 |
600 |
532 |
2” |
2” |
175 |
685 |
72 |
475 |
335 |
|
3.0 |
960 |
615 |
1580 |
610 |
532 |
2” |
2” |
175 |
695 |
72 |
475 |
333 |
|
DN300 |
0.6 |
1000 |
740 |
1700 |
600 |
542 |
2” |
2” |
200 |
685 |
72 |
500 |
330 |
1.6 |
1000 |
740 |
1700 |
600 |
542 |
2” |
2” |
200 |
685 |
72 |
500 |
330 |
|
3.0 |
1010 |
740 |
1700 |
610 |
542 |
2” |
2” |
200 |
695 |
72 |
500 |
330 |
|
DN350 |
0.6/1.6/3.0 |
1100 |
755 |
1800 |
700 |
526 |
2” |
2” |
200 |
815 |
108 |
550 |
535 |

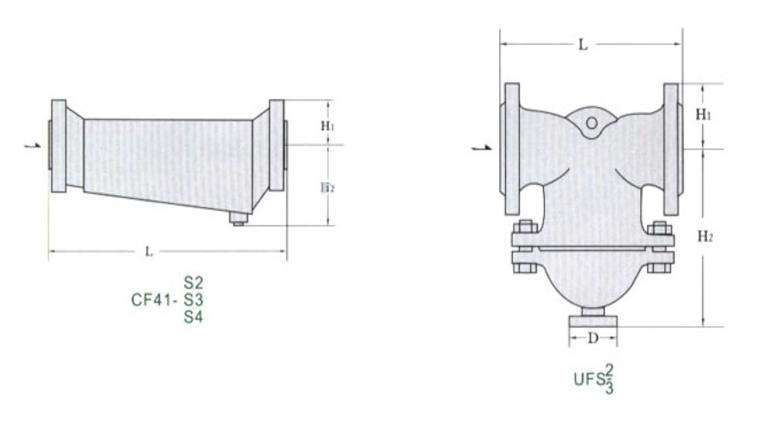

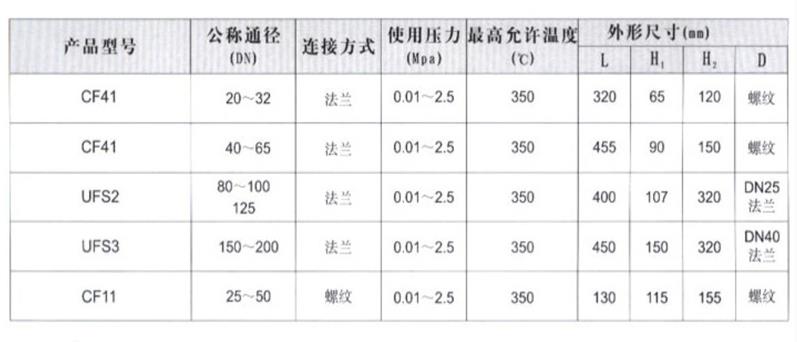

型号 |
公称通径 |
连接方式 |
使用压力 |
允许温度 |
外形尺寸 |
|||
L |
H1 |
H2 |
D |
|||||
CF41 |
15~20 25 |
螺纹 |
0.01~2.5 |
350 |
130 150 |
115 155 |
156 222 |
螺纹 |
CF41 |
20~32 |
法兰 |
0.01~2.5 |
350 |
320 |
65 |
100 |
螺纹 |
CF41 |
40~50 65 |
法兰 |
0.01~2.5 |
350 |
460 490 |
80 90 |
140 180 |
螺纹 |
CF41 |
80~100 |
法兰 |
0.01~2.5 |
350 |
510 |
110 |
190 |
螺纹 |
CF41 |
125~150 |
法兰 |
0.01~2.5 |
350 |
590 |
145 |
200 |
螺纹 |
安装使用注意事项:
1、安装前心须用压力气体吹扫管线,清除污垢,杂物。
2、本分离器应安装在蒸汽管线路较低的位置,,分离器前后建议安装截止阀.
3、安装方向::阀体上的箭头指向与管道内流体方向一致(阀体上箭头指向为流体出端口)。
4、汽水分离器下部应安装疏水阀,疏水阀要根据排量和工况选择。
5、为防止CF41汽水分离器和下部的疏水阀因污物堵塞而出现故障,疏水阀前建议安装Y型过滤器,并定期进行清理工作,确保设备最大效率运行。
