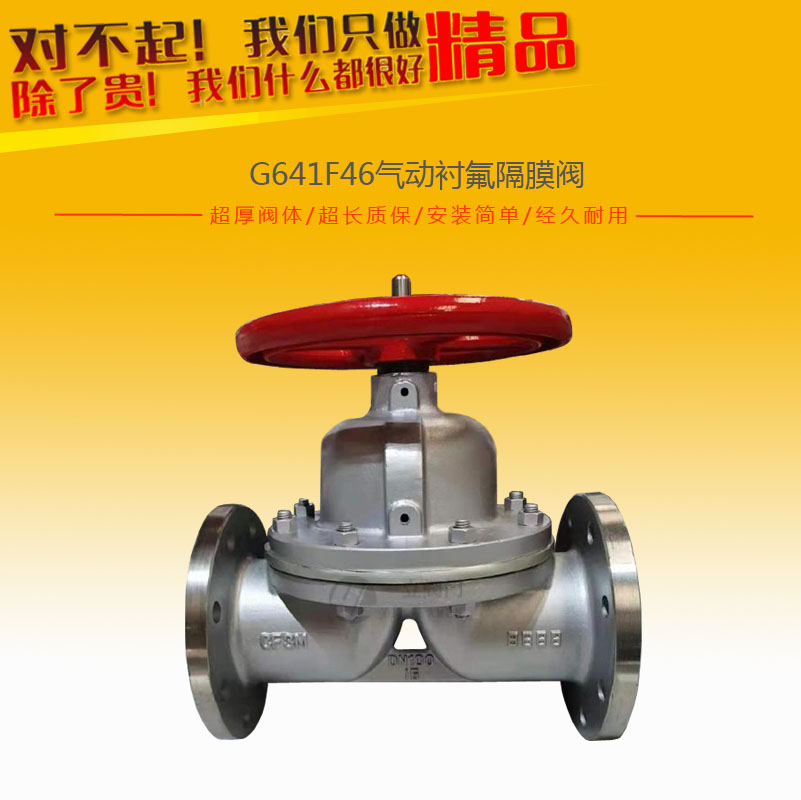

G641F46气动衬氟隔膜阀
一、产品简介:
G641F46气动衬氟隔膜阀利用FEP(Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀,隔膜阀是一种特殊形式的截止阀。
二、设计标准:
●设计与制造符合BS英国国家标准 ●基本结构形式:堰式,直流式 ●公称压力 PN0.6~1.6(MPa) ●公称通径 DN20~300(mm)
三、产品应用:
气动衬氟隔膜阀附装反馈信号、限位器或定位器,以适应自控、程控或调节流量的需要;气动隔膜阀的反馈信号采用无触点传感技术气动隔膜阀采用薄膜式气缸替代活塞式气缸,排除了活塞环易损漏而导致无法启闭阀门的弊端;当气源发生故障时,可操作手轮使阀门开启。结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄漏,能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离,所以没有填料介质也不会外漏。的结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄漏,能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离,所以没有填料介质也不会外漏。
四、连接尺寸:
N | 公称压力 | 工作压力 | L | D | D1 | n-Фd | f | H1 | H2 | D0 | B | 气源压力 | 气源接头 | 耗气量 | 重量 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
15 | 0.6 | 1.0 | 125 | 95 | 65 | 4-14 | 2 | ||||||||
20 | 139 | 105 | 75 | 4-14 | 2 | ||||||||||
25 | 145 | 115 | 85 | 4-14 | 2 | 250 | 264 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 6.5 | ||
32 | 160 | 145 | 100 | 418 | 2 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | |||||
40 | 180 | 150 | 110 | 4-18 | 3 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | |||||
50 | 210 | 165 | 125 | 4-18 | 3 | 379 | 405 | 160 | 185 | 0.4 | 12×1.25 | 1.235×102 | 25 | ||
65 | 0.6 | 250 | 185 | 145 | 4-18 | 3 | 0.4 | 16×1.5 | 31.5 | ||||||
80 | 300 | 200 | 160 | 4-18 | 3 | 483 | 523 | 240 | 245 | 0.5 | 16×1.5 | 3.725×103 | 62.5 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 565 | 617 | 280 | 330 | 0.5 | 20×1.5 | 9.458×103 | 93.5 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 664 | 732 | 320 | 380 | 0.5 | 20×1.5 | 1.409×104 | 114 | ||
150 | 460 | 285 | 240 | 8-22 | 3 | 750 | 830 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 164 | ||
200 | 570 | 340 | 295 | 8-22 | 4 | 930 | 1050 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 249 | ||
250 | 0.4 | 680 | 395 | 350 | 12-22 | 4 |
