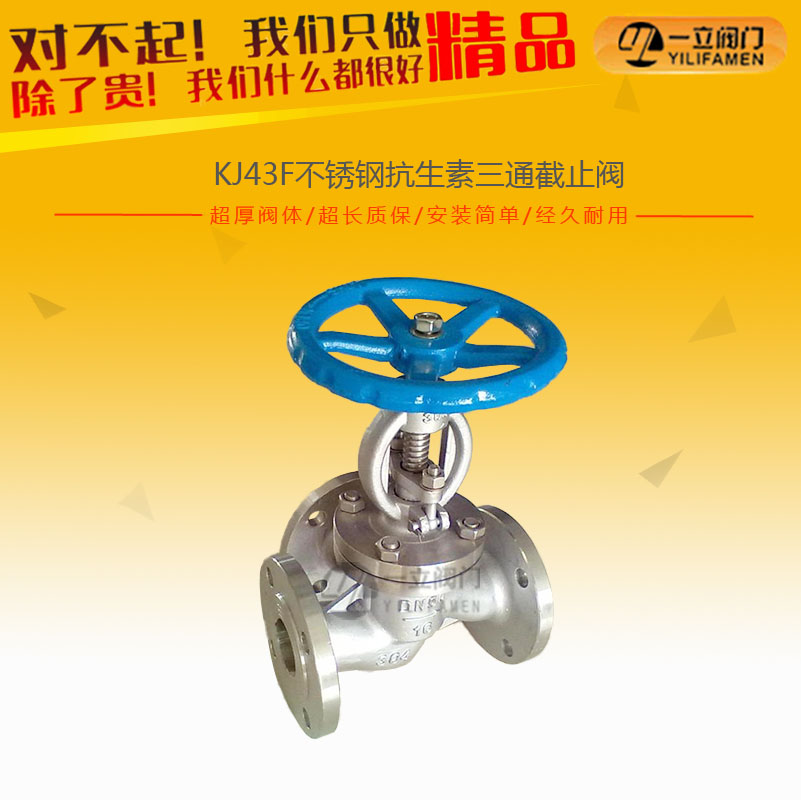

KJ43F三通抗生素截止阀
一、产品简介:
KJ43F三通抗生素截止阀主要材质有铸钢和不锈钢两种,材质可靠、制作精细、经久耐用,密封采用聚四氟乙烯,耐腐蚀性能强,大修时只需更换垫片,拆卸容易、维修方便,降低了成本、提高了效益。抗生素截止阀由阀体、阀盖、阀瓣及联动阀瓣的阀杆,阀盖内设有与阀体上连接通道垂直设置的阀杆活动空间,阀瓣包括有连接端及密封端,其连接端延伸至阀盖上的活动空间内并与阀杆连接,密封端处于连接通道内并朝向密封座设置,阀盖的活动空间与阀体的连接通道之间设有构成活动空间与连接通道密封的密封组件,该密封组件处于阀瓣的连接端与密封端之间。
二、结构特点:
1.阀体内壁抛光处理,卫生级镜面效果,通道内壁达到无死角。
2.阀杆的螺纹部位,不管阀门如何开启或关闭,阀杆的螺纹部位均不会与阀门内任何工作介质直接接触,因此彻底避免了物料在阀杆螺纹处粘结和滞留的机会,因而阀杆与物料与世隔离。
3.从密封圈与锥形面接触后再由截面接触起到双重关闭作用。接触面经激光熔覆强化处理,大大地提高了其表面硬度和耐磨性,延长了阀门的使用寿命。
4.其流道呈螺旋形,在流通过程中没有拐点、无任何死角,上有隔膜片隔离,无物料滞留,可以安全、卫生输送物料,便于清洗,因此不易发生染菌,而且,在底部开有排气孔,完全符合制药行业GMP标准要求。
三、性能规范:
公称压力 |
1.6 MPa |
|
试验压力 |
强度试验 |
2.4 MPa |
密封试验 |
1.76 MPa |
|
上密封试验 |
1.76 MPa |
|
气密封试验 |
0.6 MPa |
|
最高工作温度 |
120 ℃ |
|
适用介质 |
水、蒸汽、食品等 |
四、主要外形尺寸:
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
|||||||||
L |
D |
K |
d |
Y |
C |
f |
n-φ |
H |
D0 |
||
1.6 |
10 |
130 |
90 |
60 |
40 |
- |
14 |
2 |
4-14 |
163 |
100 |
15 |
130 |
95 |
65 |
45 |
- |
14 |
2 |
4-14 |
163 |
100 |
|
20 |
150 |
105 |
75 |
55 |
- |
14 |
2 |
4-14 |
165 |
100 |
|
25 |
160 |
115 |
85 |
65 |
- |
14 |
2 |
4-14 |
198 |
125 |
|
32 |
180 |
135 |
100 |
78 |
- |
16 |
2 |
4-18 |
225 |
160 |
|
40 |
200 |
145 |
110 |
85 |
- |
16 |
3 |
4-18 |
330 |
200 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
3 |
4-18 |
350 |
240 |
|
65 |
290 |
180 |
145 |
120 |
- |
18 |
3 |
4-18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
- |
20 |
3 |
8-18 |
405 |
280 |
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
8-18 |
415 |
320 |
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
8-18 |
460 |
360 |
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
8-23 |
510 |
400 |
|
200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
14-23 |
710 |
400 |
1、三通抗生素截止阀延续抗生素截止阀的优点,设计合理,无死角,能有效的降低制药生产中的染菌率,为抗生素无菌生产提供了可靠的保证;
2、三通抗生素截止阀结构精密,密封性能好,杜绝了跑、冒、滴、漏、节约了能源消耗,为车间文明生产提供了有利条件;
3、三通抗生素截止阀材质可靠、制作精细、经久耐用,密封采用聚四氟乙烯,耐腐蚀性能强,大修时只需更换垫片,拆卸容易、维修方便,降低了成本、提高了经济效益;
4、三通抗生素截止阀使用范围广,不仅代替接种站的三通隔膜阀,而且可以广泛使用在原料药车间的结晶罐等工艺管道上,效果良好。
执行标准:
设计按GB/T12235的规定;
结构长度按企业标准的规定;
法兰按JB/T79-94的规定;
压力试验按GB/T13927的规定。
