J744X液动排泥阀产品解析
时间：2016-06-30 浏览：
J744X液动排泥阀外面有很多种名称。
1: J744X液动角式排泥阀
2：液动快开排泥阀
3：液动排泥阀
4：液动角式排泥阀
主要的产品用处为：自来水公司各类水池外,可以排除池底泥沙或污物。
也用在工作介质为水,气,油等工业管道中,起截流作用。
工作介质：清水，气，油；
工作压力： 0.15-0.3MPa、0.3-1.0MPa；
阀体公称压力：1.0MPa
阀体密封压力：1.1MPa
介质温度：常温
排泥阀工作原理及性能：
液动角式排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。皮碗选用吸水革制作，其寿命达两年以上，经用户使用手的反馈信息由多大5年未更换折有之，开启速度快，一般在15秒内法办已全开，阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。

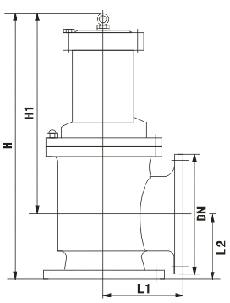

主要外形尺寸
主要外形尺寸
|
公称通径DN |
L |
L1 |
H |
|
100 |
160 |
120 |
370 |
|
150 |
190 |
150 |
440 |
|
200 |
225 |
190 |
530 |
|
250 |
260 |
220 |
615 |
|
300 |
280 |
260 |
785 |
|
350 |
315 |
300 |
880 |
|
400 |
340 |
340 |
970 |

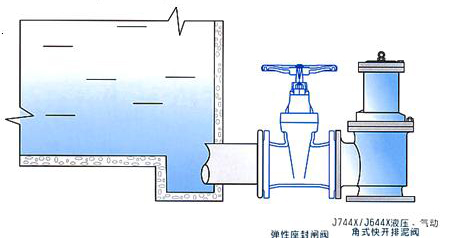

J644X型/J744X型液压、气动角式快开排泥阀产品安装图：
