Q41F手动法兰球阀型号含义以及产品尺寸

时间：2016-09-30　浏览：

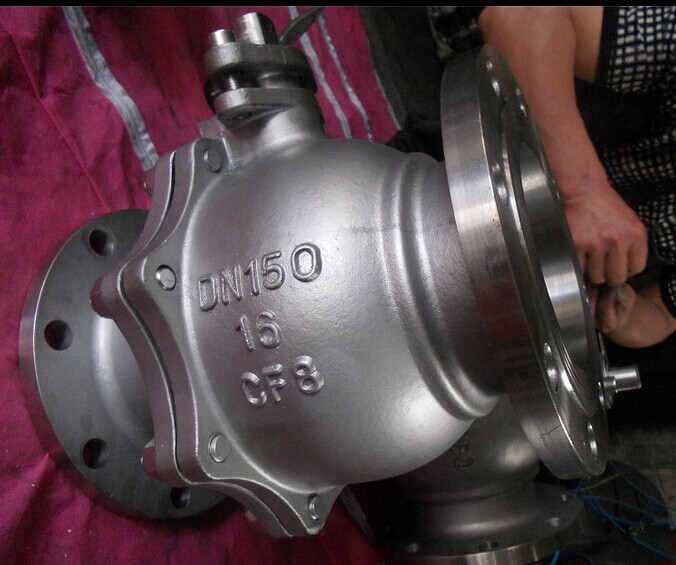

Q41F手动法兰球阀属于球阀中最常见的类型。我们先来看下常见的型号含义。
比如：Q41F-16C这个型号有什么含义呢？

Q—阀门类型代号：球阀；

4—阀门连接形式代号：法兰；

1—阀门结构形式代号：浮动直通式；

F—阀座密封面或衬里材料代号：氟塑料；

16—公称压力数值，1.6MPa；

C—阀体材料代号：铸钢
一立阀门一直响应国家政策和号召，始终致力于研发、制造电动蝶阀,不锈钢球阀,排泥阀,电动闸阀,不锈钢闸阀,不锈钢截止阀,不锈钢止回阀,高压闸阀等高品质让客户放心的好阀门，一立阀门保持传统阀门产品的销售利润来为创新研究保驾护航。

Q41F手动法兰球阀在整个管道中，主要是用来做切断、分配和改变介质流动方向用。虽然它和和法兰手动闸阀同属一类型的阀门，但是二者之间的关闭件不同，也就形成了现在的区别。球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

Q41F手动法兰球阀具有如下的一些优点：
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。

主要外形尺寸】

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500
