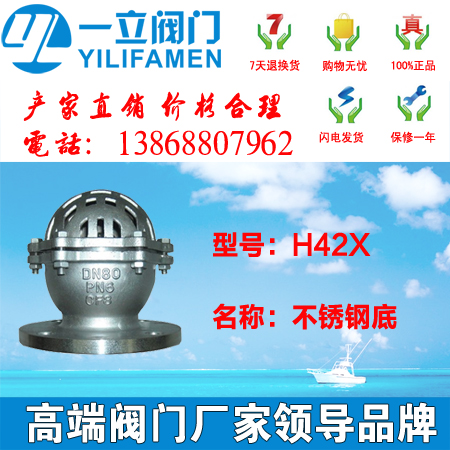

H42W-16P不锈钢法兰底阀
时间：2016-09-30 浏览：
底阀结构与原理:本阀由阀体,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.
产品型号:H42W-16P
产品规格:DN15~DN300。
压力范围:PN16
温度范围:－5℃≈120℃。
阀体材质:不锈钢304。
连接方式:法兰连接
底阀性能规范:
公称压力:PN0.25Mpa -1.0mpa
公称通径:DN15～DN350
适用介质:水、油、及非腐蚀性介质
适用温度:≤50℃
主要部件材料:灰铸铁、铸钢、不锈钢、硬密封PPTF
执行标准:Q/12 NJ3583-2001
试验标准:GB/T13927-1992
