新型

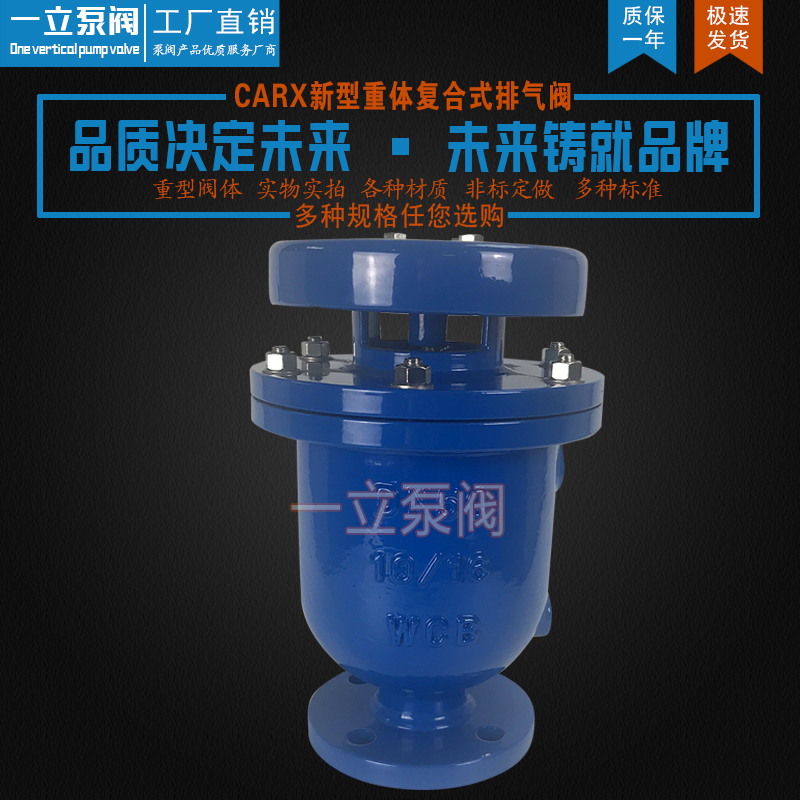

复合式排气阀提出一种结构简单、排气效果好、使用寿命长的新型复合式排气阀。为实现上述目的,本实用新型采用了以下技术方案一种新型复合式排气阀,包括筒形阀体、阀盖、阀杆、阀瓣,所述阀体上设有进流口,所述阀盖设于阀体上,所述阀盖上设有出气口,所述阀盖出气口上设有出气罩,所述出气罩与阀盖连接处设有密封圈,所述出气罩上设有连通阀体进流口的进气口、连通阀盖出气口的出气口,所述阀杆可上下移动地设于出气罩出气口中,所述阀瓣可与密封圈离合地穿设于阀杆上位于出气罩内,所述阀盖下方连接有连杆,所述连杆铰接有导杆,所述导杆的自由端上连接有不锈钢浮球,所述阀杆穿出出气罩与导杆活动连接,所述阀盖上还设有微型排气阀,所述微型排气阀的进气口与阀体的进流口连通,所述微型排气阀的出气口与大气连通。进一步的,所述阀杆为管体,所述阀杆上设有进气口与出气口,所述阀杆进气口与阀体进流口连通,所述阀杆出气口与阀盖出气口连通,所述导杆上配合阀杆进气口地设有密封塞。进一步的,所述出气罩上还设有可与密封塞配合以闭合或开启的副进气口,所述阀杆穿过出气罩副进气口与导杆上的密封塞活动连接,进一步的,所述阀体进流口上还设有过滤网。通过采用前述技术方案,本实用新型的有益效果是与现有的复合式排气阀相比,本复合式排气阀在阀盖上增设了微型排气阀,输水过程中产生的气体,往往以气泡的形式陆续上升并进入微型排气阀中,当空气升至一定压力时,微型排气阀打开排出气体,并迅速关闭,而阀腔内的浮球不需作升降排气动作,微型排气阀可减少浮球的浮动频率,延长了的使用寿命,也使排气的效果更好;进一步的,阀杆为中空,导杆上设有与其配合的密封塞,使排气、吸气的效果更好;进一步的,出气罩上与密封塞配合的部位还开设有副进气口,使排气、吸气的效果更好;进一步的,阀体进流口上设有过滤网,可保护排气阀,使排气阀运行稳定,使用寿命更长。
